2205比316L更耐局部腐蚀，但法兰垫片、沉积物下方和未焊透根部仍可能出现缝隙腐蚀。选材需要看温度、氯离子、结构缝隙、焊接表面和清洗条件。
一、什么是缝隙腐蚀？
缝隙腐蚀是发生在狭窄遮蔽区的局部腐蚀。“缝隙”不一定是可见裂纹，也可能是垫片贴合面、螺栓垫圈下方、搭接处或沉积物覆盖区。介质能够进入但氧难以补充时，就可能形成闭塞环境。
点腐蚀和缝隙腐蚀都与钝化膜局部失稳有关；不同之处在于，缝隙会主动促进内部介质浓缩，因此可能比开敞表面更早发生腐蚀。
二、缝隙内为什么会自加速腐蚀？
| 缝隙内的变化 | 形成原因 | 对2205的影响 |
|---|---|---|
| 氧逐渐耗尽 | 狭窄空间与主介质交换缓慢，氧的消耗快于补充 | 缝隙内外形成氧浓差电池，内部更偏向阳极溶解 |
| pH下降 | 溶出的金属离子发生水解并产生氢离子 | 钝化膜修复能力下降，局部活化更容易持续 |
| 氯离子富集 | 氯离子向缝隙内迁移以维持电中性 | 局部介质可能远比取样口水质更苛刻 |
| 腐蚀自加速 | 酸化、浓缩与金属溶解互相促进 | 外观完好时，垫片下已可能形成深而隐蔽的腐蚀 |

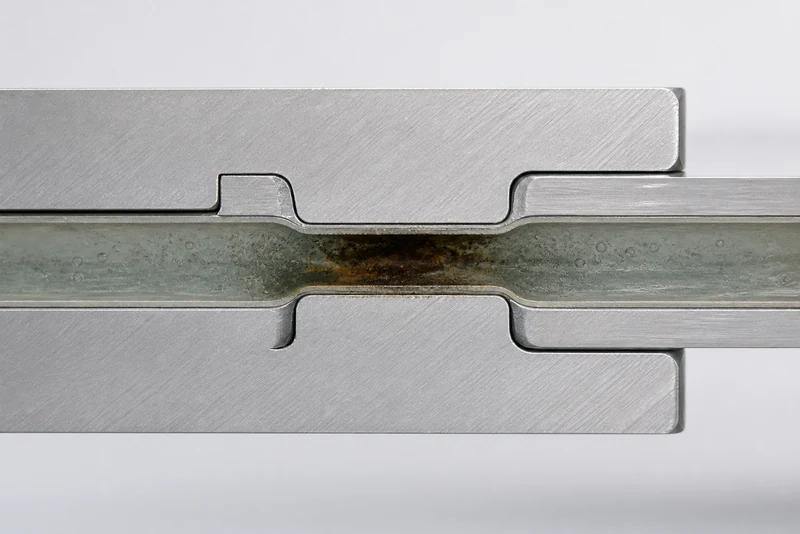

缝隙内的氧被消耗后难以及时补充，内部逐渐成为阳极区并发生金属溶解。金属离子水解使pH下降，氯离子继续迁入，导致局部酸化和浓缩，不锈钢钝化膜越来越难以重新形成。
取样口显示介质温和，不代表垫片下面同样安全。
三、哪些位置最容易出现？

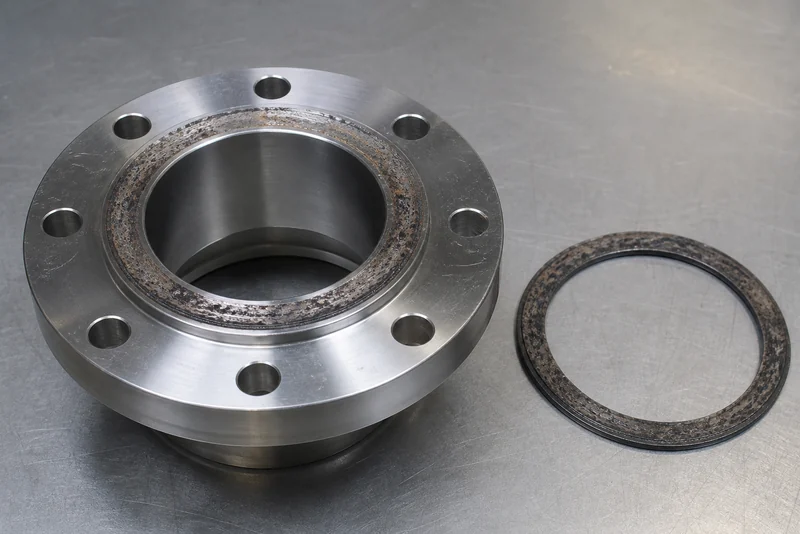

- 法兰垫片边缘、密封面划伤及预紧不均的位置。
- 换热管与管板连接、胀接区和管口沉积处。
- 搭接板、螺栓垫圈、螺纹根部及仪表接口。
- 未焊透、咬边、根部氧化和粗糙焊缝内壁。
- 泥沙、盐垢、生物膜和其他沉积物覆盖区。
法兰装配、连接与维修涉及的清洁、对中和均匀紧固，也会影响密封区是否长期滞液。对于2205双相钢法兰，材料合格之外还要检查垫片尺寸、密封面和平行度。
四、2205为什么比316L更耐缝隙腐蚀？
2205含有较高的Cr、Mo和N，通常比316L具有更稳定的钝化能力和更高的局部耐蚀余量。点蚀与不锈钢选择可以帮助理解氯离子、温度和合金水平之间的关系。
2205点蚀当量PREN适合做成分初筛，却不包含缝隙形状、表面、焊接和沉积情况。PREN合格不代表成品一定不会发生缝隙腐蚀。
五、CCT和实验室试验怎样理解？

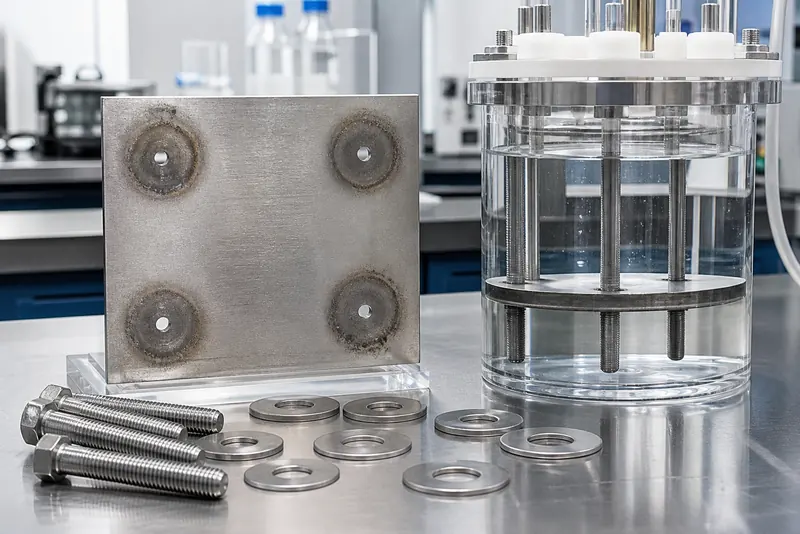

CCT是特定试验条件下的临界缝隙腐蚀温度，通常低于同一材料的临界点蚀温度CPT。ASTM G48类试验适合比较材料、焊缝或表面状态。
结果应注明溶液、温度、时间、试样表面和判定规则。实验室CCT不能直接当作设备安全温度，因为真实垫片、沉积和流动条件不同。
六、2205在哪些工况仍需谨慎？
温暖含氧海水、停滞高氯水、浓盐水和长期沉积区，都可能突破2205的边界。2205耐氯离子腐蚀能力不能脱离温度、pH、含氧量和流速判断。
海水淡化与滨海设施选材需要区分流动洁净海水与长期停滞的缝隙工况。关键换热管或失效后果高的部位，应进一步比较2507、6Mo等材料。
七、设计和制造怎样降低风险？
- 减少搭接、盲端和排不净低点，优先采用连续全焊透连接。
- 垫片不要伸入流道，密封面保持平整，螺栓按程序均匀预紧。
- 保证清洗和检查可达，避免泥沙、盐垢与生物膜长期堆积。
- 控制焊材、热输入、层间温度和根部保护，清除热色与铁污染。
- 不能把酸洗钝化当成结构修复；原有缝隙不消除，腐蚀仍可能复发。
2205压力容器与管道设计应同时检查强度、排净、死区和检修空间，双相钢焊接控制与焊后检测则要覆盖真正接触介质的焊缝根部。
八、检查维护和采购验收

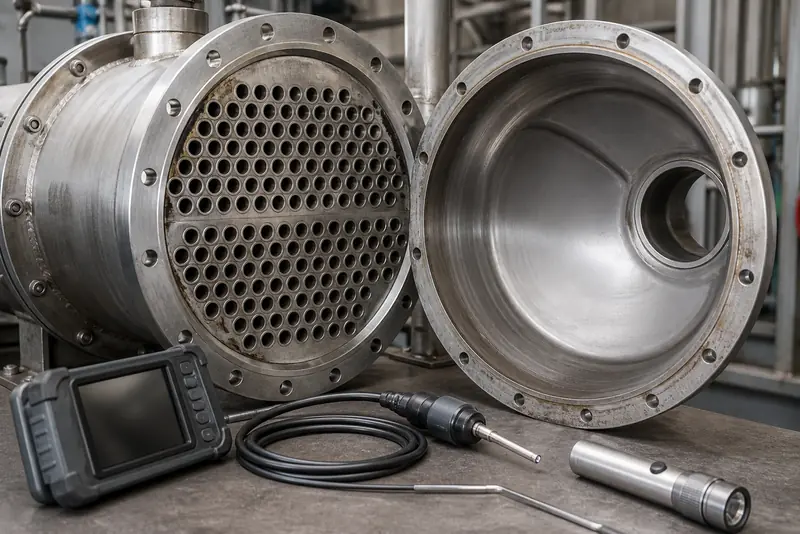

运行中应关注垫片渗漏、锈色析出物、盐垢和压差上升。关键法兰、管板及沉积区需要计划拆检，并根据结构选择渗透、超声、涡流或内窥检查。
采购文件应写明最坏温度、氯离子、pH、流速和沉积情况，并规定炉批、焊接、表面、垫片安装及必要的腐蚀试验。母材质保书不能代表整台设备的耐蚀性能。
九、酒创给你的建议
- 先找出最热、最容易停滞和最难清洗的位置，再判断2205是否有足够余量。
- 不要只用平均氯离子选材，启动、停机、清洗和蒸发浓缩状态往往更关键。
- 法兰和管板项目优先解决密封、全焊透、排净与检查问题，不能全部依赖材料升级。
- 接近2205能力边界时，把2507等方案、维护难度和泄漏损失一起比较。
- 酒创建议为关键设备建立缝隙位置清单，让设计、制造、验收和维护按同一张图逐项检查。
十、常见问题及答案
点蚀可从开敞表面的薄弱点起始；缝隙腐蚀发生在垫片、搭接或沉积物下等传质受限位置，内部更容易缺氧、酸化并浓缩氯离子。
会。2205比316L更耐局部腐蚀，但温暖含氧海水、停滞、沉积、生物膜和紧密缝隙仍可能突破它的能力边界。
垫片下方氧难以补充，局部pH下降并浓缩氯离子。预紧不均、表面划伤和残留液体还会进一步增加风险。
不一定。PREN不包含缝隙形状、温度、表面、焊接组织和沉积情况，实际能力仍要结合成品状态和工况判断。
