一、2205为什么对热处理温度敏感？

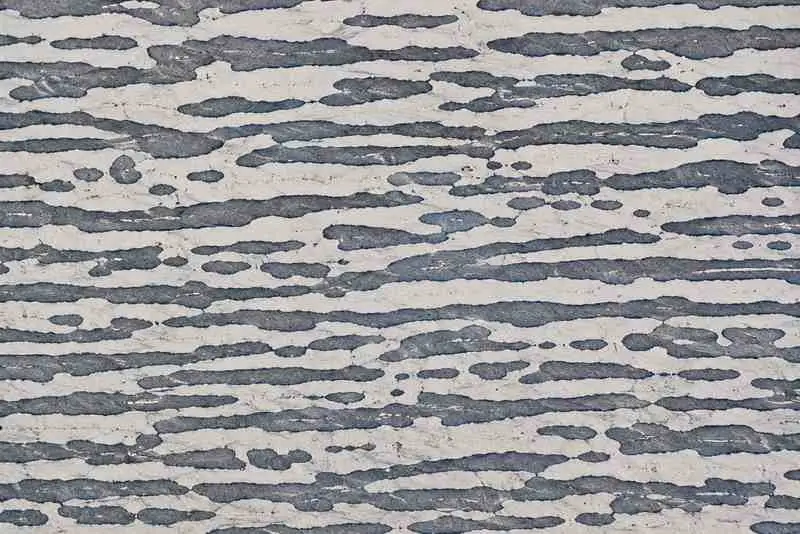

2205双相钢主要由铁素体和奥氏体两种组织组成。
铁素体能够提高材料强度和抗氯化物应力腐蚀能力，奥氏体则有利于塑性、韧性和加工性能。两种组织保持相对合理的比例，才能发挥2205的综合优势。
加热温度升高后，奥氏体会逐渐向铁素体转变。冷却过程中，部分铁素体又会重新转变为奥氏体。
因此，2205热处理并不是简单地“加热后冷却”，而是要同时控制：
- 固溶温度；
- 有效保温时间；
- 出炉后的冷却速度；
- 工件不同位置的温度均匀性。
二、不同温度区间会产生什么影响？
2205在不同温度区间内，可能出现完全不同的组织变化。
| 温度或工艺状态 | 可能发生的变化 | 对性能的影响 |
|---|---|---|
| 固溶温度偏低 | 原有析出相不能充分回溶 | 韧性和耐点蚀性下降 |
| 约1020—1100℃固溶 | 有利于恢复合理双相组织 | 综合性能相对均衡 |
| 温度过高或保温过长 | 铁素体增加，晶粒可能长大 | 塑性和冲击韧性下降 |
| 约650—1000℃缓慢冷却 | 容易形成σ相、χ相等有害相 | 耐腐蚀性和韧性下降 |
| 约300—525℃长期停留 | 可能发生475℃脆化 | 硬度升高，韧性降低 |
表中的温度属于常见技术参考范围。实际工艺还应结合产品标准、材料厚度、装炉量和设备能力确定。
三、固溶温度偏低有什么风险？
四、固溶温度是不是越高越好？
固溶温度并不是越高越好。
温度升高有利于部分有害析出物重新溶解，但同时会增加铁素体比例。如果温度过高或保温时间过长，还可能造成晶粒粗化。
铁素体比例过高时，材料可能仍具有较高强度，但低温冲击韧性、塑性和组织均匀性可能下降。

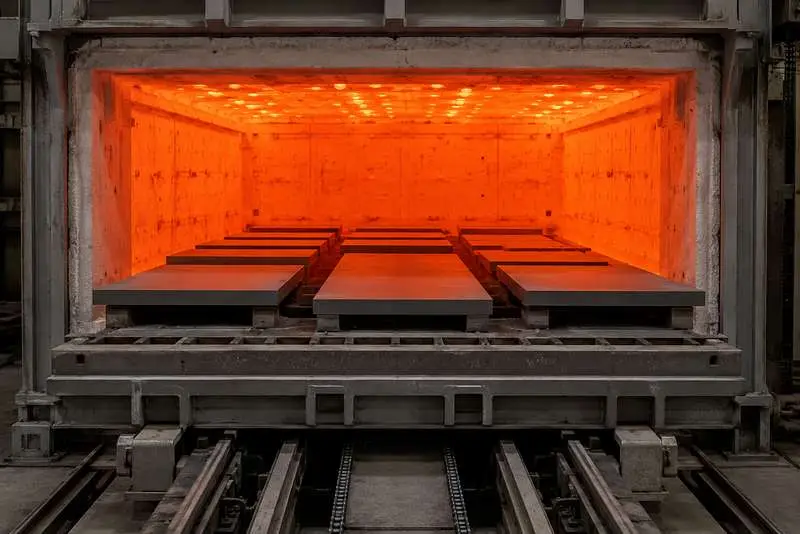

因此，2205固溶处理的目标不是追求最高炉温，而是实现以下三个结果：
- 有害析出物得到充分溶解；
- 铁素体与奥氏体比例合理；
- 晶粒和组织保持均匀。

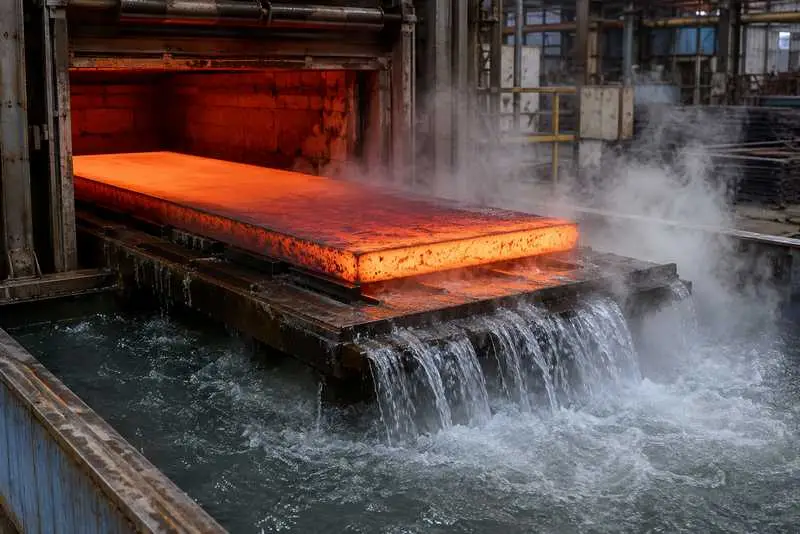

五、为什么固溶后必须快速冷却？
六、不同产品的热处理重点有什么区别？
产品尺寸和结构不同，热处理难点也会发生变化。
| 产品形态 | 主要热处理难点 | 重点检查位置 |
|---|---|---|
| 薄板和薄壁管 | 升温快，容易过热或变形 | 板边、管端 |
| 中厚板 | 表面与心部升温不同步 | 板厚中心 |
| 圆钢和锻件 | 截面较大，内部冷却慢 | 截面中心 |
| 法兰和异形件 | 厚薄变化明显 | 厚壁区、过渡区 |
| 批量管件 | 堆放影响加热和冷却 | 接触面、堆叠中心 |
| 焊接加工件 | 焊缝与母材热历史不同 | 焊缝及热影响区 |
你在审核热处理记录时，不应只看炉子是否达到设定温度，还要确认工件关键位置是否真正达到规定温度并完成有效保温。
七、采购2205时应该核对哪些信息？
普通材质单通常可以反映化学成分和常规力学性能，但不一定能够完整反映内部有害相和双相比例。
对于腐蚀要求较高或截面较大的2205产品，建议重点核对：
- 是否以固溶状态交货；
- 炉号与热处理批次是否对应；
- 固溶温度和保温时间是否可追溯；
- 出炉后采用何种冷却方式；
- 是否进行铁素体或金相检测；
- 是否需要冲击或腐蚀试验。
对于厚板、锻件、法兰和关键设备材料，还应关注取样位置。冷却最慢的位置，通常也是最需要检查的位置。
2205双相钢的质量不能只通过牌号和价格判断。化学成分决定材料基础，热处理决定组织状态，检验决定最终质量是否可靠。
你在采购厚板、大口径法兰、锻件和焊接加工件时，应特别关注工件心部升温、有效保温和快速冷却能力。
酒创长期专注2205、2507等双相钢材料，可根据你的使用介质、产品尺寸和验收要求，协助确认材料标准、交货状态及检验项目，降低因组织控制不当带来的采购风险。
八、常见问题及答案
2205常见固溶处理范围约为1020—1100℃。
实际温度还要结合产品厚度、工件形状、执行标准和热处理设备能力确定。
不是。
温度过高会增加铁素体比例，并可能造成晶粒长大，从而影响塑性、冲击韧性和组织均匀性。
快速冷却可以缩短材料在有害相析出温区内的停留时间。
如果厚板或锻件冷却过慢，可能在冷却过程中重新形成σ相等有害组织。
通常不建议直接采用碳钢常用的中温去应力工艺。
2205在部分中温区间长时间停留，可能出现脆化或二次相析出。
不能完全证明。
材质单通常包括化学成分和常规力学性能，但不一定能够反映有害相、双相比例及最慢冷却位置的组织状态。
