2205母材的材质证明、成分和力学性能合格，投用后却从焊缝先出现锈斑、点蚀甚至开裂，这并不矛盾。母材报告证明的是焊前状态；焊接会重新熔化局部金属，并使邻近区域经历快速热循环。最终服役的是焊接接头，不能只评价母材。
一、焊接以后，接头已经不是原来的母材
| 区域 | 经历 | 主要风险 |
|---|---|---|
| 母材 | 原始固溶与交付状态 | 炉批、表面或选材问题 |
| 焊缝金属 | 焊材与母材熔化后重新凝固 | 成分稀释、相比例和焊接缺陷 |
| 热影响区 | 未熔化但经历快速加热和冷却 | 铁素体偏高、析出相或晶粒变化 |

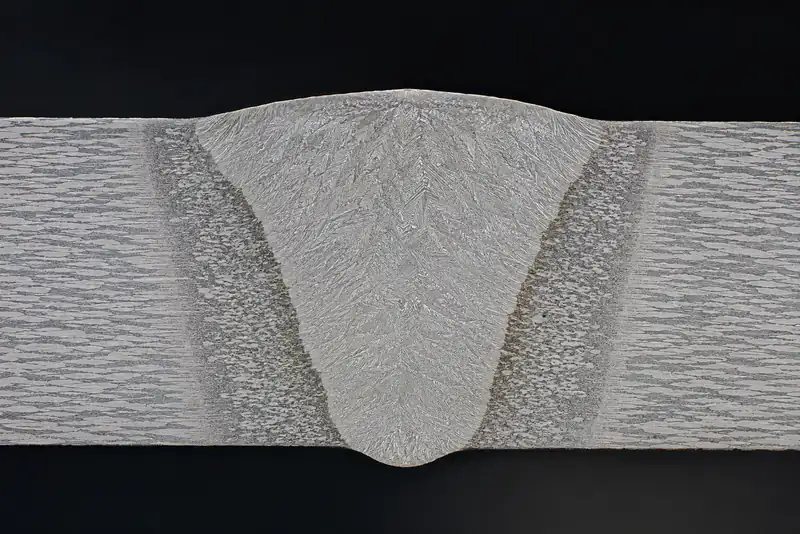

焊缝由焊材和母材共同熔化、稀释并凝固，成分与原板材并不完全相同。两侧焊接热影响区没有熔化，却经历高温和快速冷却。一张母材MTC无法说明焊缝相比例、根部氧化和接头缺陷是否合格。
二、两相比例失衡，耐蚀性会先从局部下降
2205依靠铁素体和奥氏体共同工作。热输入过低、冷却太快时，奥氏体来不及充分形成；热输入过大、层间温度过高或反复返修，又会增加晶粒粗化和有害析出风险。2205固溶前后的金相变化说明组织状态会改变材料性能。
热输入、层间温度、道间清理和冷却速度应由合格WPS确定，不能凭焊缝颜色或个人经验判断。
三、焊材选对牌号，还要防止成分被稀释
双相钢焊材通常适当提高镍含量，以促进奥氏体形成。使用不匹配焊材、误拿普通不锈钢焊丝，或在要求填丝的接头上自熔焊，都会使焊缝成分与相平衡偏离目标。焊接性同时受母材、焊材、结构和热循环影响。
即便使用常见的2209类焊材，也要核对炉批和领用记录，并考虑母材稀释与焊道层数。2205焊接工艺与焊材选择中的参数必须落实到实际接头。
四、根部保护不足，焊缝内壁最容易被忽略

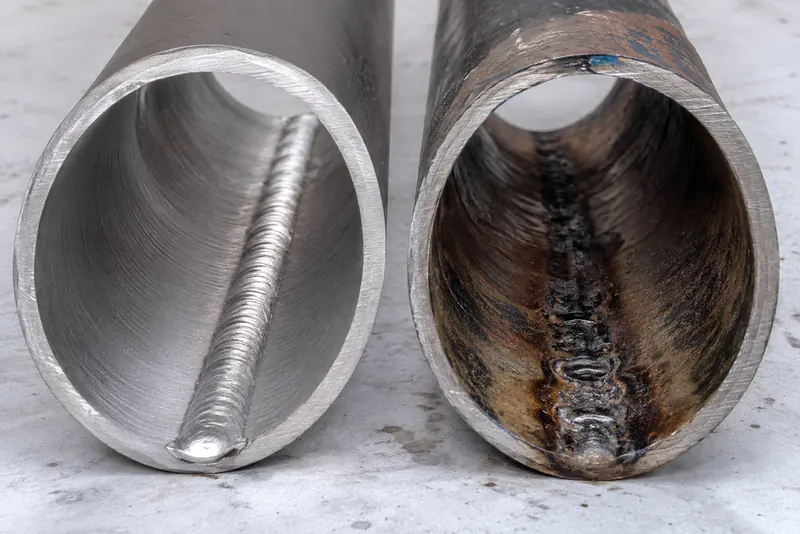

管道正面焊缝可能漂亮，内壁根部却会因背面氩气不足、封堵漏气或提前停气而发黑。氧化层会影响表层富铬状态，粗糙焊根又容易滞留氯化物和沉积物。颜色只是线索，但深色氧化值得追查保护和清理记录。
用钢丝刷擦亮不等于恢复耐蚀表面。应去除热色、飞溅和铁污染，再按工艺完成清洗及钝化处理；工具还要与碳钢隔离。
五、腐蚀并不总在焊缝中心发生
“焊缝腐蚀”的实际位置可能是熔合线、热影响区、焊趾或根部余高旁。咬边、错边和过大余高会形成滞流区，垫板残留和密封死角还会制造缝隙。2205缝隙腐蚀的形成条件与氯离子、沉积物叠加后，局部环境会更严苛。
残余拉应力、较高温度和氯化物同时存在时，还要排查2205应力腐蚀开裂风险。若腐蚀集中在返修处，应追溯重复热循环、补焊参数和焊后清理。
六、介质没有变，焊缝为什么仍可能先失效？
制造后增加的表面粗糙度、组织不均匀和几何死角，会缩小局部腐蚀余量。2205点蚀当量PREN能比较合金元素带来的基础能力，却不能代替焊接质量评价；耐氯能力还受温度、浓度、流速和停留时间影响。
同一系统中母材完好、环焊缝先腐蚀，通常说明接头局部条件更差。先确认失效位置和腐蚀形貌，再核对制造记录与介质数据。
七、焊缝验收要回答“有没有缺陷”和“耐不耐蚀”
| 检查项目 | 主要回答的问题 |
|---|---|
| 外观、PT、RT或UT | 有无裂纹、未熔合、气孔等制造缺陷 |
| 焊材记录与接头PMI | 焊材是否用对、焊缝成分是否异常 |
| 铁素体测量或金相 | 两相比例和有害组织是否处于要求范围 |
| 项目规定的腐蚀试验 | 接头在规定条件下是否具有足够耐蚀性 |
无损检测能发现裂纹、气孔和未熔合，却不能直接证明双相比例与耐蚀性。关键含氯设备可按验收文件增加接头PMI、铁素体、金相和规定的腐蚀试验，并在生产前写入采购技术条件。
八、酒创给你的建议
- 采购时把母材、焊材、WPS、焊工资格、保护气和焊后处理作为一套要求，不能只验原板材质证明。
- 首件或工艺评定阶段确认根部成形、氧化色、铁素体与金相，量产后再按风险设置抽检比例。
- 出现腐蚀后先保留样品和运行数据，区分焊缝金属、熔合线、热影响区或几何缝隙，再决定返修。
- 高氯、高温或停机代价大的设备，应让材料、焊接、设计和使用方共同确认验收边界。
九、常见问题及答案
不能。PMI主要确认被测位置的元素组成；焊缝还受到焊材稀释、热循环、保护气、相比例和表面处理影响，需要针对接头单独验收。
不一定。较深氧化色通常意味着保护不足和较厚氧化层，可能降低局部耐蚀性。是否允许以及如何清理，应按项目规范和工艺评定确认。
不一定。焊材不匹配只是原因之一，热输入、层间温度、根部保护、污染、几何缝隙及实际介质都可能共同作用。
通常不够。PT或RT侧重发现表面或内部缺陷，不能直接证明相比例和耐蚀性。关键设备还应按要求增加铁素体、金相或腐蚀试验。
