如果你正在采购2205双相不锈钢板、管、圆钢或锻件，除了关注化学成分和力学性能，还需要了解材料内部的金相组织。
2205之所以能够同时具备高强度、良好韧性和优异耐腐蚀性能，核心原因就在于其独特的双相结构。
与普通奥氏体不锈钢不同，2205由铁素体（Ferrite）和奥氏体（Austenite）两种组织共同组成。只有当两种组织比例保持合理，材料才能发挥最佳综合性能。
因此，2205双相钢的质量控制不仅是成分控制，更重要的是组织控制。
一、2205为什么需要控制奥氏体与铁素体比例？
二、2205双相钢正常金相组织是什么样？

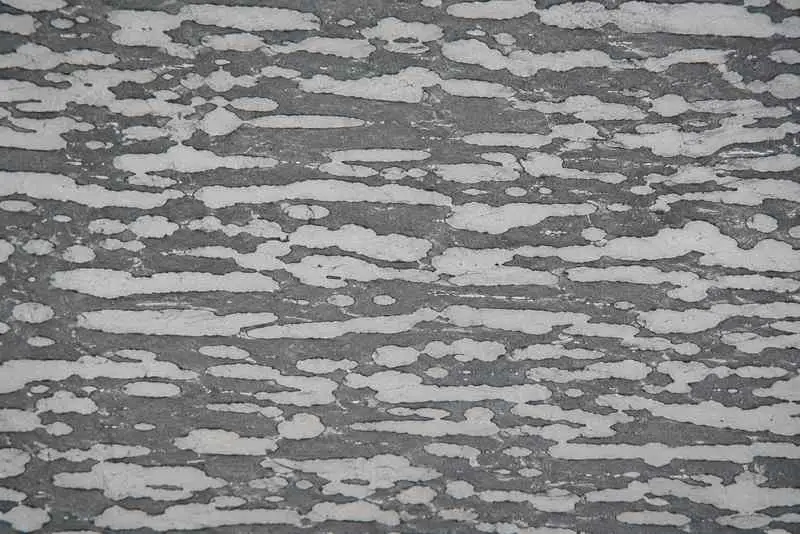

经过正确固溶处理后的2205，其显微组织通常表现为：
- 铁素体作为连续基体；
- 奥氏体以岛状或条带状分布其中；
- 两相之间界面清晰；
- 组织分布较均匀。
在实际金相观察中，经过腐蚀处理后，两种组织通常呈现不同对比度，可以通过显微镜判断比例和均匀性。
典型2205组织特点包括：
- 铁素体和奥氏体比例接近平衡；
- 没有明显σ相、χ相等有害金属间相；
- 晶粒尺寸均匀；
- 焊接区域组织恢复良好。
对于2205而言，金相组织不是简单追求某一种相越多越好，而是追求稳定的双相平衡。
三、2205奥氏体与铁素体比例是多少？
2205双相不锈钢通常要求铁素体和奥氏体比例保持在合理范围。
工程应用中，常见目标比例约为：
铁素体：40%—60%
奥氏体：40%—60%
实际生产中，许多厂家会将比例控制在接近50:50，以获得更均衡的综合性能。
| 铁素体比例 | 可能表现 |
|---|---|
| 低于40% | 强度优势降低，双相特征减弱 |
| 约40%—60% | 综合性能最佳区域 |
| 高于60% | 韧性下降，耐腐蚀性能可能受到影响 |
需要注意，比例并不是唯一评价标准。
即使铁素体含量符合要求，如果存在σ相、氮化物等有害析出物，也可能导致材料性能下降。
因此，2205组织检测通常需要同时关注：
- 两相比例；
- 有害相析出；
- 组织均匀性；
- 晶粒状态。
四、热处理如何影响2205金相组织？
2205双相组织并不是制造完成后固定不变的。
热处理过程会直接影响奥氏体和铁素体比例。
在高温固溶过程中，2205中的部分奥氏体会向铁素体转变。当材料快速冷却时，部分铁素体重新形成奥氏体。
因此，固溶温度、保温时间和冷却速度都会影响最终组织。
| 热处理情况 | 组织变化 | 性能影响 |
|---|---|---|
| 固溶温度不足 | 有害析出物无法充分溶解 | 耐腐蚀性和韧性下降 |
| 固溶温度合理 | 两相比例恢复稳定 | 综合性能最佳 |
| 温度过高 | 铁素体增加 | 韧性和塑性可能下降 |
| 冷却过慢 | σ相等析出 | 强度和耐腐蚀性能降低 |
因此，对于2205来说，热处理不仅影响力学性能，也决定最终金相组织是否合格。
五、为什么2205不能只有铁素体或只有奥氏体？
有些采购人员可能认为，提高某一种组织比例可以获得更好的性能。
实际上，这是错误的理解。
如果2205中过多铁素体：
- 材料强度可能提高；
- 但冲击韧性降低；
- 焊接区域性能下降；
- 某些腐蚀环境适应性降低。
如果2205中过多奥氏体：
- 塑性和韧性提升；
- 但材料强度下降；
- 双相钢高强度优势减少。
2205的价值就在于两种组织协同工作。
铁素体提供强度和抗应力腐蚀能力，奥氏体提供韧性和耐腐蚀稳定性。
合理比例才是2205区别于普通不锈钢的重要原因。
六、采购2205时为什么需要关注金相检测？
化学成分合格，并不代表组织一定合格。
对于2205来说，最终性能不仅取决于：
- Cr、Ni、Mo、N等元素含量；
- 力学性能数据；
- 表面质量；
还取决于内部组织状态。
采购时建议重点确认：
- 是否经过正确固溶处理；
- 是否提供金相检测报告；
- 铁素体含量是否符合要求；
- 是否存在σ相、χ相等有害组织；
- 焊接加工后组织是否稳定。
尤其是以下应用：
- 海水设备；
- 化工管道；
- 压力容器；
- 换热设备；
- 海洋工程结构；
对2205组织稳定性要求更高。
2205双相不锈钢的优势，不仅来自高合金含量，更来自稳定的奥氏体+铁素体双相组织。
你在采购2205材料时，不应只关注价格、规格和材质证明，还需要关注热处理状态、金相组织和两相比例。
对于普通用途材料，常规质量文件通常可以满足要求；但对于海水、化工、高压设备和关键结构件，应进一步确认金相检测、铁素体比例和组织稳定性。
酒创长期专注2205、2507等双相钢材料，可提供板材、管材、圆钢、锻件及加工产品。我们能够根据你的应用环境、设计要求和验收标准，协助确认合适的材料状态和质量控制方案，为项目提供更加可靠的双相钢解决方案。
七、常见问题及答案
2205通常希望铁素体和奥氏体保持约40%—60%的比例范围。
实际比例会受到化学成分、热处理工艺和冷却速度影响。
因为化学成分和力学性能合格，并不能完全证明材料内部组织合理。
金相检测可以确认两相比例以及是否存在σ相等有害组织。
不是。
铁素体过多虽然可以提高强度，但可能降低韧性和耐腐蚀稳定性。
会。
固溶温度、保温时间和冷却速度都会影响奥氏体和铁素体比例，因此2205通常需要严格控制热处理过程。
会。
焊接热循环可能改变焊缝和热影响区的双相比例，因此需要合理选择焊材和控制焊接参数。
