一、为什么2205双相钢需要加入氮元素？
二、氮如何提高2205双相钢的强度？
很多采购客户知道2205比304、316强度更高，但不一定了解其中原因。
2205较高的强度来源于多个方面：
- 双相组织强化；
- 铬、钼固溶强化；
- 氮元素间隙强化。
氮原子尺寸较小，可以进入钢的晶格间隙位置，对位错运动产生阻碍作用。
简单来说，位错是金属发生塑性变形的重要原因，而氮元素能够提高位错移动难度，使材料更难发生永久变形。
因此，2205通常具有明显高于普通奥氏体不锈钢的屈服强度。
| 材料 | 典型屈服强度（Rp0.2） | 氮元素作用 |
|---|---|---|
| 304不锈钢 | 约200 MPa | 无明显氮强化 |
| 316L不锈钢 | 约170—220 MPa | 主要依靠Mo提升耐蚀 |
| 2205双相钢 | 通常≥450 MPa | 氮强化+双相组织共同作用 |
| 2507超级双相钢 | 通常≥550 MPa | 更高Cr、Mo、N综合强化 |
因此，在相同承载条件下，2205往往可以采用更薄壁设计，从而降低设备重量和材料成本。
三、氮为什么能够提高2205耐腐蚀性能？
2205耐腐蚀性能主要来自铬、钼和氮的共同作用。
其中：
- 铬提高钝化能力；
- 钼增强抗点蚀和缝隙腐蚀能力；
- 氮提升局部腐蚀抵抗能力。
在含氯环境中，点蚀通常从材料表面的薄弱位置开始。
氮能够提高材料表面钝化膜稳定性，同时改善奥氏体区域的耐蚀能力。
对于海水、盐水、化工含氯介质等环境，氮元素的作用尤其明显。
2205的耐点蚀性能通常通过PREN值评价：
PREN≈Cr%+3.3×Mo%+16×N%
从公式可以看出，氮虽然含量较低，但由于计算系数较高，对耐点蚀性能贡献明显。
| 材料 | Cr | Mo | N | PREN特点 |
|---|---|---|---|---|
| 316L | 约17% | 2%左右 | 较低 | 一般耐氯性能 |
| 2205 | 约22% | 3%左右 | 约0.15% | 更高抗点蚀能力 |
| 2507 | 约25% | 4%左右 | 更高 | 超级双相耐蚀等级 |
因此，你在比较双相钢耐腐蚀性能时，不能只看铬和钼含量，氮也是重要指标。
四、氮如何影响2205的组织稳定性？

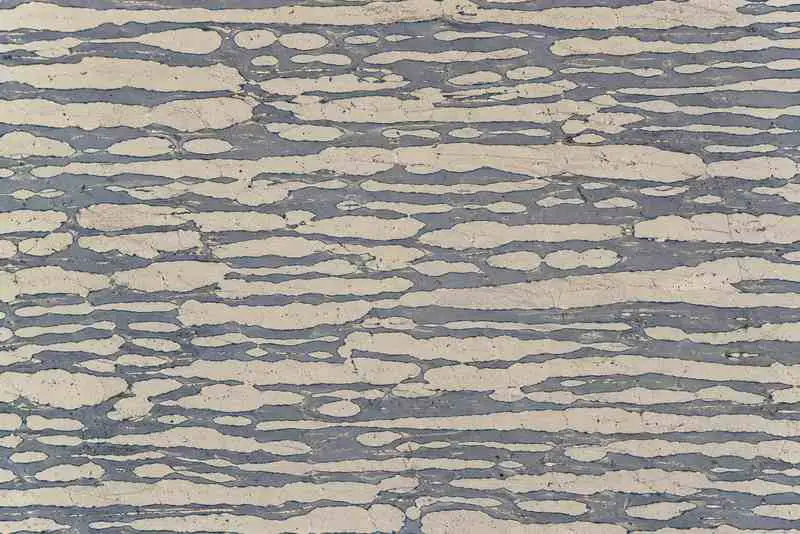

2205的核心优势是保持合理的铁素体和奥氏体比例。
热处理过程中，如果氮含量不足，可能导致奥氏体形成能力下降，使铁素体比例偏高。
这种情况可能带来：
- 冲击韧性下降；
- 焊接性能降低；
- 耐腐蚀性能下降；
- 有害金属间相敏感性增加。
氮能够稳定奥氏体，使冷却过程中形成更加均衡的双相组织。
尤其是在焊接过程中，焊缝区域经历快速加热和冷却，氮对维持焊缝组织平衡具有重要作用。
因此，2205焊接性能不仅取决于焊接工艺，也与材料本身的氮含量密切相关。
五、2205中的氮含量是不是越高越好？
并不是。
虽然氮能够提升2205性能，但过量添加也会带来问题。
氮含量过高可能导致：
- 冶炼过程中气孔风险增加；
- 材料加工难度提高；
- 组织控制更加困难；
- 成本增加。
因此，2205需要的是合理范围内的氮含量，而不是无限提高。
常见2205材料中的氮含量通常控制在约0.14%—0.20%左右。
不同标准和制造工艺可能存在差异。
| 氮含量状态 | 可能影响 |
|---|---|
| 过低 | 奥氏体不足，耐蚀性和韧性下降 |
| 合理范围 | 双相比例稳定，强度和耐蚀性最佳 |
| 过高 | 制造难度增加，组织控制复杂 |
对于采购而言，重点不是追求最高氮含量，而是确认材料是否符合对应标准要求，并具有稳定的组织性能。
六、采购2205时为什么需要关注氮含量？
七、常见问题及答案
2205中的氮含量通常约为0.14%—0.20%，具体数值根据标准和制造工艺有所不同。
虽然含量较低，但氮对强度、组织平衡和耐腐蚀性能影响明显。
不是。
合理范围内增加氮可以提高耐点蚀性能，但过高氮含量会增加制造难度，因此需要控制在合适范围。
2205除了采用铁素体+奥氏体双相组织强化外，还通过氮元素提供间隙强化，因此屈服强度明显高于316L。
氮有助于焊接过程中保持奥氏体形成能力，使焊缝和热影响区获得更加稳定的双相组织。
建议查看。
对于海洋、化工和含氯环境应用，氮含量会影响PREN值、耐点蚀能力和长期使用可靠性。
