2205双相不锈钢常被用于替代304L或316L，原因之一是它在含氯环境中具有更好的抗应力腐蚀开裂能力。但“更抗开裂”和“绝不会开裂”是两件完全不同的事。
判断一台换热器、储罐或管道是否适合2205，不能只问氯离子是多少。材料状态、金属壁温、pH、氧化性、蒸发浓缩、点蚀与缝隙、外载荷、焊接残余应力和停机工况都可能改变风险。本文从买家和制造现场的角度说明2205的优势来源、失效边界及可执行的控制方法。
一、什么是应力腐蚀开裂？
应力腐蚀开裂简称SCC，是敏感材料在特定腐蚀环境和持续拉应力共同作用下形成并扩展裂纹的失效方式。它可能发生在明显低于材料常规拉伸断裂强度的载荷下，表面总体腐蚀量也未必很大，因此比均匀减薄更难提前发现。
应力腐蚀开裂需要材料、环境和拉应力三个条件同时存在。去掉其中任何一个条件，风险都会明显降低；工程上的难点是这三个条件往往在局部悄悄叠加，而不是均匀作用于整台设备。
| 必要条件 | 设备中的实际来源 | 判断时最容易遗漏的内容 |
|---|---|---|
| 敏感材料状态 | 牌号、两相比例、冷作硬化、焊缝和热影响区 | 同为2205，固溶、焊接和表面状态仍可能不同 |
| 特定腐蚀环境 | 氯化物、温度、pH、氧化性、硫化氢及局部浓缩 | 只看进水氯离子，忽略蒸发、沉积和缝隙内浓缩 |
| 持续拉应力 | 工作载荷、焊接残余应力、冷成形、装配约束和热应力 | 名义工作应力不高，但局部叠加应力可能很高 |
裂纹常从点蚀坑、缝隙、划伤、焊趾或热影响区等局部位置起始。开始阶段肉眼可能只看到小斑点或轻微盐垢，裂纹却会沿与主拉应力相关的方向向内部扩展。不能用“设备整体没有明显生锈”排除SCC。
二、2205为什么比304L和316L更抗氯化物SCC？
2205的核心区别是铁素体和奥氏体共同组成的双相结构。普通奥氏体不锈钢内部以奥氏体为主，在热氯化物和拉应力共同作用下，裂纹可能在较连续的敏感路径中扩展。2205中两相交错分布，晶体结构、力学响应、氢扩散和电化学行为都不相同，裂纹跨越相界面时更容易发生偏转、分支或暂时受阻。
铁素体对常规氯化物SCC通常比奥氏体更有抵抗力，它打断了单一奥氏体网络中的连续裂纹路径；奥氏体又能提供韧性，并在某些含氢条件下阻碍主要沿铁素体传播的裂纹。真正有效的是合适的两相比例、形貌和分布，而不是简单追求某一相越多越好。
| 2205的结构特点 | 对氯化物SCC的帮助 | 需要满足的前提 |
|---|---|---|
| 铁素体与奥氏体交错分布 | 裂纹路径更易偏转、分支或在相界面受阻 | 两相比例和形貌合理，没有连续脆弱通道 |
| 铁素体相具有较高普通氯化物SCC抗力 | 降低裂纹在单一奥氏体网络中连续扩展的机会 | 不能把普通氯化物机理套用到所有含氢环境 |
| Cr、Mo、N提高局部耐蚀能力 | 减小点蚀和缝隙腐蚀成为裂纹起点的概率 | 成分、固溶、表面和焊接状态合格 |
| 较高强度允许减薄设计 | 在合理设计中有利于降低重量和全寿命成本 | 减薄不能导致局部应力、振动或刚度问题增加 |
2205中的Cr、Mo和N还提高了局部耐蚀能力。许多氯化物SCC会先经历钝化膜破坏和点蚀起裂，因此减少局部腐蚀起点本身就是重要优势。钝化膜非常薄，焊接热色、铁污染、粗糙划伤和沉积物都可能削弱它，材料牌号并不能替代最终表面质量。
如果需要比较实际炉次的Cr、Mo和N余量，2205点蚀当量PREN可以作为成分初筛工具；但PREN不包含应力、温度、pH、缝隙和组织状态，不能直接换算成SCC安全温度或使用寿命。
三、2205与304L、316L的优势应该怎样比较？
| 比较项目 | 304L/316L | 2205 | 采购方怎样理解 |
|---|---|---|---|
| 常规氯化物SCC倾向 | 温度升高后更需警惕 | 通常具有明显更高抗力 | 这是相对优势，不是绝对免疫 |
| 局部耐蚀能力 | 316L优于304L，但仍受温度与氯盐影响 | Cr、Mo、N组合通常提供更高余量 | 仍需同时看点蚀、缝隙腐蚀和表面状态 |
| 屈服强度 | 相对较低 | 通常接近常规奥氏体钢的约两倍 | 有利于设计，但制造和装配应力仍要控制 |
| 焊接敏感点 | 残余应力、热色和局部敏化 | 两相失衡、有害相、根部氧化和残余应力 | 两类材料都不能只凭外观验收 |

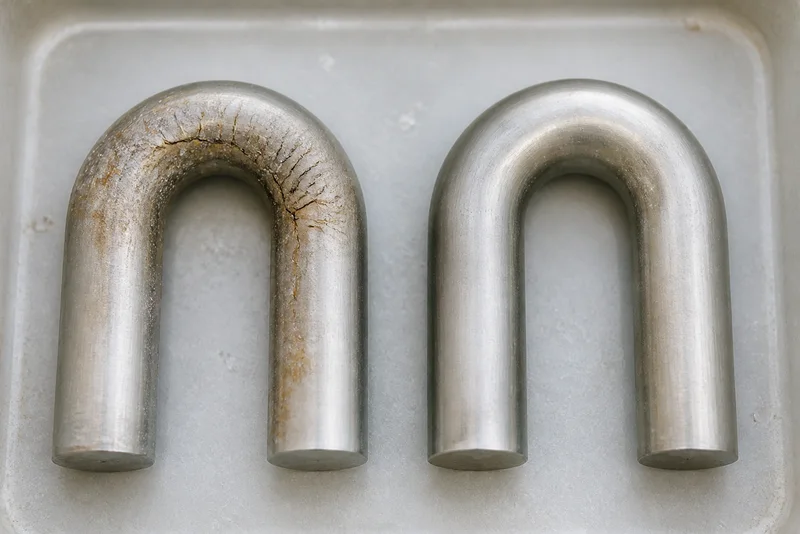

一些材料供应商资料指出，304L和316L在含氯水溶液中温度超过约60℃后更容易出现SCC，而2205在相同试验条件下可以承受更高的温度、氯离子或应力组合。这能说明材料之间的相对排序，却不能把60℃理解成统一的失效开关，也不能把某个实验室上限直接当成设备设计温度。
具体试验中的氯盐种类、浓度、含氧量、pH、试样表面、应力水平和暴露时间不同，结果就会变化。蒸汽夹套、保温层、盐水飞溅后蒸发和停机干湿交替，甚至可能让局部金属表面比主流程分析数据更苛刻。
2205耐氯离子腐蚀能力应与SCC分开又关联地理解：局部耐蚀能力越好，形成蚀坑起点的概率通常越低；但点蚀、缝隙腐蚀和SCC是不同失效模式，验收时不能用一个指标替代全部判断。
四、为什么两相组织会阻碍裂纹传播？

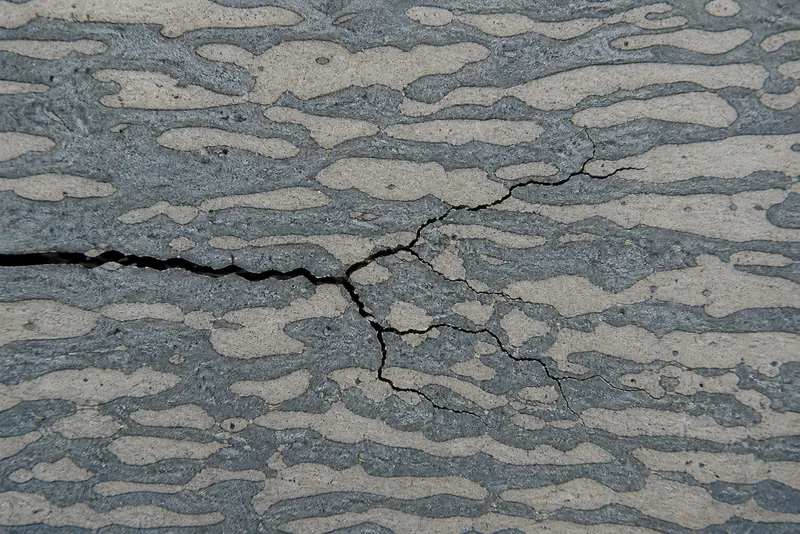

当裂纹从一个相进入另一个相时，前方材料的滑移方式、韧性、强度和电化学活性发生变化，裂尖需要重新选择传播方向。相界面和交错分布会增加裂纹路径的曲折程度，也让局部应力和腐蚀反应不容易沿一条直线持续集中。
这并不意味着相界面永远是安全屏障。如果固溶或焊接热循环不当，形成粗大的连续铁素体、奥氏体不足、Cr和Mo贫化区或脆性有害相，原本用于分散裂纹的双相网络可能变成更连贯的薄弱通道。
2205固溶前后金相组织能直观看到热处理对两相比例和形貌的影响。对高温氯化物、酸性介质或失效后果高的项目，质保书上的牌号和成分合格只是起点，最终产品的组织状态同样重要。
五、哪些情况下2205仍可能发生SCC？
| 风险场景 | 为什么2205仍可能开裂 | 工程控制方向 |
|---|---|---|
| 高温氯盐或蒸发浓缩 | 介质腐蚀性超过钝化膜和局部耐蚀能力 | 核算金属壁温和最坏浓度，避免干湿交替积盐 |
| 点蚀、缝隙或沉积物下腐蚀 | 蚀坑底部酸化并形成应力集中，成为裂纹起点 | 优化排净、缝隙和表面，控制沉积并定期清洗 |
| 焊缝与冷成形区域 | 残余拉应力叠加组织和表面不均匀 | 执行合格WPS，限制冷变形并检查最终状态 |
| 含硫化氢或阴极保护过度 | 氢参与后，两相的敏感性与普通氯化物SCC不同 | 按适用材料标准限定硬度、状态、H₂S分压和电位 |
| 组织失衡或有害相析出 | 奥氏体不足、粗大铁素体或连续弱区使裂纹更易传播 | 控制固溶和焊接热循环，按风险验证金相与性能 |
在普通中性氯化物环境中，2205通常比304L和316L更有余量；进入含硫化氢、酸性氯化物或较强阴极保护条件后，机理可能包含氢致开裂，不能继续沿用“铁素体更抗氯化物SCC”的单一结论。
含硫化氢工况应依据项目采用的材料规范确认供货状态、硬度、强度级别、H₂S分压、氯离子、pH和温度范围。供应商牌号手册里的合格区间不能替代项目自己的介质分析和标准版本。
大气环境同样不能忽略。保温层下、海边设备外壁和盐雾沉积处，少量水分会把氯盐浓缩在金属表面。即使流程介质不含氯，外部沉积与较高壁温也可能形成另一条风险路径。
六、拉应力从哪里来，为什么只算工作压力不够？
SCC关心的是局部持续拉应力。工作压力造成的膜应力只是其中一部分，焊接收缩、冷弯、矫直、机加工、错边强制组装、支架沉降、热膨胀受限和振动载荷都可能叠加到同一位置。
残余应力即使没有外载荷也可以保留在构件内部，焊趾、弯头外弧、冷作表层和几何突变处尤其值得关注。设备设计应同时检查载荷路径、热膨胀和局部应力集中，而不是只用材料名义屈服强度判断安全。
2205较高的屈服强度有利于减薄，但减薄会改变刚度、振动、局部弯曲和制造公差敏感性。2205压力容器与管道设计需要把材料强度优势与结构稳定、腐蚀余量、焊接可达性及检验能力一起考虑。
七、点蚀和缝隙为什么经常成为裂纹起点？
氯离子在划伤、夹杂物、热色、沉积物或狭窄缝隙处破坏钝化膜后，局部金属开始溶解。蚀坑内部氧不足、氯离子迁入并逐渐酸化，腐蚀反应会自我加速；坑底几何形状又会放大拉应力，使微裂纹更容易萌生。
法兰垫片下、换热管与管板连接处、排不净的低点和沉积物覆盖区，介质组成往往与取样口报告不同。主流程中氯离子不高，并不能证明缝隙内部或蒸发边界同样温和。
工程控制应优先减少死角和滞留，保持表面清洁光滑，选用与介质匹配的垫片和密封结构，并制定能去除沉积物而不损伤表面的清洗制度。把所有风险都留给“更高牌号材料”承担，通常成本高且不可靠。
八、焊接、冷加工和表面状态怎样影响抗SCC能力？

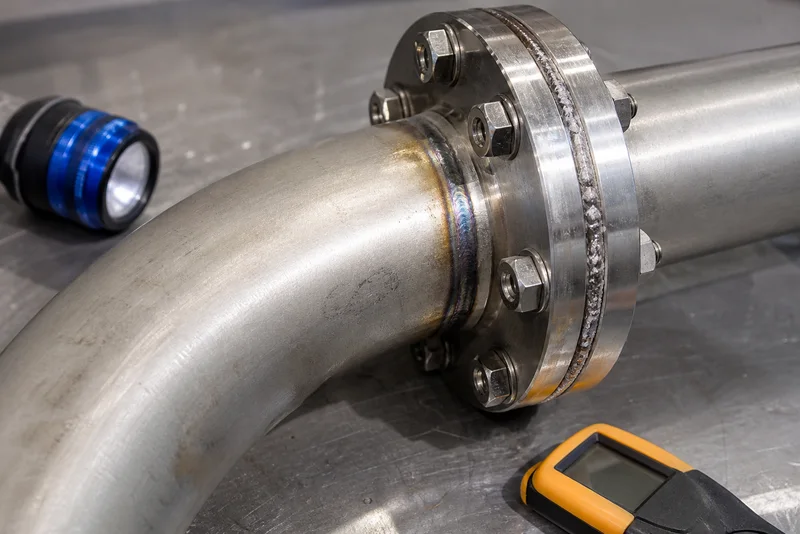

焊接区域同时具备三个敏感因素：焊接收缩产生残余拉应力，热循环改变焊缝和热影响区组织，根部氧化和热色又可能削弱局部耐蚀性。接头外观漂亮，并不能证明两相比例、内部熔合和根部表面都合格。
双相钢焊接控制与焊后检测中，合适焊材、受控热输入和层间温度共同用于维持接头组织。管道根部直接接触介质时，还要控制背面充氩、残氧和焊后清理，避免将SCC起点留在无法检查的内壁。
冷弯和矫直会引入塑性变形与残余应力。变形程度、弯曲半径、厚度和后续服役温度必须一起评估，不能只凭成形后没有肉眼裂纹判定合格。机械加工留下的深刀纹、磨削烧伤和铁污染也应在最终检验前处理。
不能为了“消除应力”随意对2205做普通低温热处理。不合适的温度与保温时间可能促进有害相或脆化。确需热处理时，应由设计、材料和制造方共同确认制度，并验证整个构件的加热与冷却能力。
九、怎样判断2205是否适合具体工况？
第一步是收集正常、启动、停机和清洗状态下的介质数据，包括氯离子、温度、pH、氧化性、硫化氢、含氧量、流速、固体沉积及可能的蒸发浓缩。只提供一张常温水样，无法代表设备最苛刻位置。
第二步是识别拉应力来源和局部结构。压力、热膨胀、支撑、焊缝、冷弯、法兰、管板和振动都要进入评估，尤其关注介质浓缩区与高应力区是否重合。
第三步是确认材料与制造状态。牌号、炉次成分、固溶状态、两相组织、焊材、WPS/PQR、冷变形和最终表面应形成一条可追溯证据链。

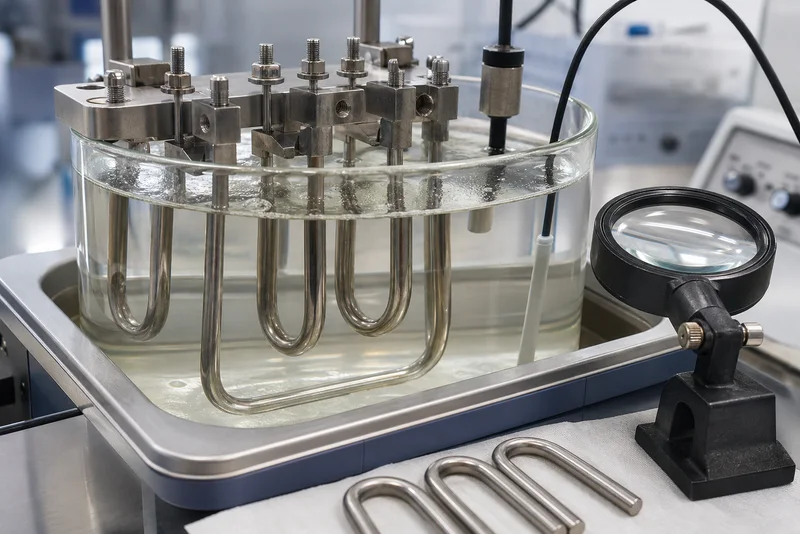

第四步是根据风险决定验证方式。实验室结果必须写清试样位置、表面、应力、溶液、温度、时间和判定规则。U形弯曲、恒载、慢应变速率等方法回答的问题不同，不能只拿“未开裂”三个字做材料保证。
当温度、浓缩氯盐、缝隙和失效后果超出2205的经济适用区间时，应比较2507、6Mo奥氏体钢或镍基合金。2205与2507的性能差异不仅体现在强度，还包括更高局部耐蚀余量和不同制造要求。
十、采购和验收文件应该写清哪些内容？
- 明确材料牌号、产品标准、供货状态、厚度范围、炉号与质保书追溯要求。
- 提供最坏工况的氯离子、温度、pH、氧化性、硫化氢和可能的蒸发浓缩，不只写介质名称。
- 列出设计压力、热循环、支撑约束、冷成形和焊接等主要拉应力来源。
- 规定焊接方法、焊材、WPS/PQR、焊工资格、热输入、层间温度、根部保护和返修程序。
- 对高风险项目约定铁素体或金相、硬度、无损检测及必要的腐蚀或SCC验证。
- 规定最终表面的热色、氧化皮、铁污染、划伤、粗糙度及酸洗钝化验收状态。
- 交付文件应覆盖母材、焊材、制造参数、检验报告、返修和表面处理记录，而不是只有一张材质证明。
设备故障往往来自多个因素叠加。把工况、应力和制造记录放在同一份质量档案中，后续出现局部腐蚀迹象时才能判断是选材边界、结构积液、焊接状态还是运行条件发生了变化。
十一、酒创给你的建议
- 把2205的抗SCC优势当成更大的工程窗口，而不是免检通行证。材料升级后，温度、浓缩、缝隙和残余应力仍需管理。
- 询价前先找出设备中最热、最容易积盐和拉应力最高的位置。平均介质数据通常不是决定SCC风险的数据。
- 比较304L、316L与2205时，不要只算材料单价。还要比较允许壁厚、停机检查、清洗频率、维修难度和意外开裂造成的损失。
- 对焊接件重点查看WPS/PQR、根部保护、层间温度和焊后表面，不要把母材质保书当作整台设备的耐蚀保证。
- 现场出现点蚀、盐垢或保温层渗水时要尽早处理。SCC常以局部腐蚀为起点，等到泄漏后再分析通常已经失去低成本干预机会。
十二、常见问题及答案
不能这样理解。2205通常比304L和316L更抗氯化物SCC，但高温、氯盐浓缩、低pH、氧化性、点蚀或缝隙腐蚀、较高拉应力和不良组织可能共同突破它的耐受边界。选材应基于完整工况，而不是只看牌号。
不是。铁素体有利于提高普通氯化物SCC抗力，但2205依靠的是合适的铁素体和奥氏体比例、连续形貌及元素分配。铁素体过多、晶粒粗大、奥氏体不足或有害相析出，反而可能降低韧性、耐蚀性和裂纹扩展阻力。
60℃常用于说明304L和316L在某些含氯水溶液中风险开始明显增加，并不是2205或所有设备的安全分界线。盐分蒸发浓缩、保温层下腐蚀、酸性环境、停滞区和高残余应力可能在更低金属温度下形成风险。
焊接接头仍可保持良好性能，前提是焊材、热输入、层间温度、背面保护和焊后清理受控。铁素体过高、有害相、根部氧化、热色和较大的焊接残余拉应力都会使接头成为更需要关注的位置。
不能。降低拉应力只能削弱SCC三要素中的一个条件，材料敏感性和腐蚀环境仍需控制。对2205也不能随意采用普通奥氏体不锈钢的低温应力消除制度，不合适的热处理可能促进有害相析出。
2205适合许多中等到较高氯化物工况；温度、氯离子、氧化性、缝隙和失效后果进一步升高时，2507或更高合金材料可能更有余量。最终选择应结合工况数据、结构应力、制造能力、验证试验和全寿命成本。
