2205双相不锈钢焊接最容易被误解的地方，是把“焊缝成形漂亮”当成“接头性能合格”。母材由铁素体和奥氏体共同提供强度、韧性与耐蚀性，焊接热循环却会改变两相比例，也可能造成氮损失、根部氧化或有害相析出。
对采购方和加工现场来说，真正需要锁定的是一整套证据：母材和焊材批次可追溯，焊接工艺经过评定，焊工按参数执行，根部保护和层间温度有记录，焊后表面与无损检测满足项目要求。本文围绕这条证据链说明2205焊接工艺和焊材选择。
一、2205焊接为什么不能照搬304工艺？
2205并不是“铬镍含量更高的304”，而是对铁素体和奥氏体平衡敏感的双相不锈钢。焊缝从高温冷却时先形成铁素体，随后才有一部分转变为奥氏体；冷却太快，焊缝和热影响区可能保留过多铁素体，冷却过慢或多次长时间受热，又会增加脆性有害相析出的风险。
因此，2205焊接不是单纯把电流调小或调大，而是在足够熔合与受控热循环之间寻找经过评定的窗口。接头还要保留母材的强度和耐氯化物能力，这也是为什么普通奥氏体不锈钢焊材通常不能随意替代2209级焊材。

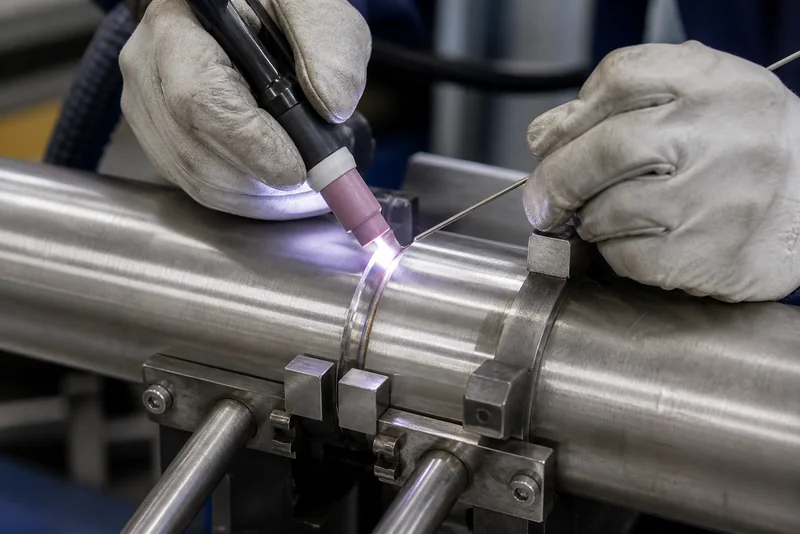

管道根部尤其重要。内壁焊缝往往直接接触介质，背面氧化、未焊透和错边不只是外观问题，还会形成沉积、缝隙或局部耐蚀薄弱区。采购2205管材并安排预制时，根焊方案、内壁可达性和保护气接口应在组对前确定。
二、TIG、手工焊、MIG和埋弧焊怎样选？
| 焊接方法 | 适合场景 | 主要优点 | 现场关注点 |
|---|---|---|---|
| GTAW/TIG | 管道打底、薄板、关键接头 | 熔池和根部成形容易控制，洁净度高 | 效率较低，保护气和背面充氩必须稳定 |
| SMAW手工焊 | 填充盖面、安装和维修 | 设备灵活，位置适应性好 | 焊条烘干、层间清渣及起弧收弧质量 |
| GMAW/MIG | 车间连续焊、较长焊缝 | 熔敷效率较高，便于机械化 | 参数窗口、送丝稳定性、飞溅和气体保护 |
| FCAW药芯焊 | 中厚板填充盖面、提高效率 | 熔敷率高，成形较稳定 | 选对2209级别药芯焊丝，彻底清渣并控制层间温度 |
| SAW埋弧焊 | 车间厚板长直焊缝 | 生产效率高、自动化程度高 | 焊丝与焊剂组合必须完成评定，防止单道热输入过大 |
三、为什么2205常用ER2209或E2209焊材？
2205同材质焊接通常采用2209型焊材。它与母材的Cr、Mo体系相匹配，同时Ni一般高于2205母材，目的是促进焊缝金属在冷却过程中形成足够奥氏体，而不是单纯追求更高合金含量。
ER2209常用于TIG焊丝和MIG实芯焊丝；E2209则常用于药皮焊条。手工焊条后面的-15、-16、-17等后缀会影响药皮类型、操作性能、电流极性和适用位置，采购时不能只写“2209焊条”。网站中的2205焊材规格可用于确认供货形式，正式订单仍需列清执行标准、分类、直径、批号证明及项目附加要求。
| 焊接方法 | 常见焊材方向 | 采购文件不能遗漏 |
|---|---|---|
| TIG / MIG | AWS A5.9 ER2209或相应ISO分类 | 直径、供货形态、执行标准、批号和质保书 |
| 手工电弧焊 | E2209-15、E2209-16或E2209-17等 | 分类后缀、适用电流极性、焊接位置和烘干要求 |
| 药芯焊 | 项目适用的2209级药芯焊丝 | 保护气类型、位置、冲击和耐蚀性要求 |
| 埋弧焊 | 2209级焊丝配经评定的焊剂 | 焊丝与焊剂是组合评定，不能只替换其中一种 |
| 异种钢接头 | 根据两侧母材、稀释率和工况单独选择 | 设计批准、WPS/PQR及必要的耐蚀验证 |
不加焊丝的自熔焊更容易因冷却快和焊缝成分没有镍补偿而出现铁素体偏高。除非接头已经通过专门评定，或成品具备合适的整体固溶处理条件，否则不应把自熔焊作为2205的默认方案。
2205与碳钢、奥氏体不锈钢或更高合金双相钢连接时，焊材选择还要考虑两侧母材稀释、强度、热膨胀差异和介质腐蚀性。此时不能用“同材质接头常用ER2209”推导出所有异种接头都用ER2209。
四、制定2205焊接工艺时先确认哪些条件？
第一步是把母材写清楚，包括UNS牌号或国标牌号、产品标准、厚度范围、供货状态和炉批证明。材料表面若有油脂、记号笔残留、铁污染或水分，应在装配前处理，坡口只使用专用于不锈钢的工具。
第二步是确认接头服役条件。承压等级、介质、氯离子、设计温度、冲击要求和内壁是否可清理，会影响焊材、根部保护、检测比例及验收项目。法兰与管道连接还要核对错边、根部间隙和焊后内壁几何形状。
第三步是用代表性接头完成WPS/PQR。评定需要覆盖生产中的焊接方法、焊材、保护气、板厚或管径范围、坡口、位置、热输入和必要的力学或耐蚀试验，不能拿普通304的工艺卡改个材料名称继续使用。
第四步是把现场变量变成可记录项目。焊材领用与回收、气体批次、环境条件、层间温度、每道参数、焊工编号和返修位置都应能追溯。对失效代价高的设备，这些记录比一张完工后的外观照片更有价值。
五、热输入和层间温度怎样控制？
热输入过低时，接头可能冷却过快，奥氏体来不及充分形成；同时还可能出现未熔合。热输入过高或多次返修造成累计停留过长，则可能带来晶粒长大和有害相析出。正确目标不是越低越好，而是稳定在已评定的范围内。
| 控制项目 | 标准2205常见工艺起点 | 为什么不能直接当通用验收值 |
|---|---|---|
| 预热 | 正常情况下通常不预热 | 环境温度、结露、板厚和项目规范可能提出附加要求 |
| 热输入 | 部分材料供应商给出约0.5～2.5 kJ/mm | 坡口、厚度、焊接方法、位置和效率不同，合格窗口应由WPS/PQR确定 |
| 层间温度 | 标准2205常见建议控制在150℃以下 | 测量位置、仪器、等待时间及项目上限必须在工艺中写清 |
| 道间清理 | 每道清渣并清除氧化和污染 | 夹渣、铁污染和残留氧化皮会削弱成品质量 |
0.5～2.5 kJ/mm和层间温度低于150℃，是部分材料供应商针对标准2205给出的常见工艺建议，可用于制定试验方案，但不能直接复制成所有项目的最终验收值。实际窗口应由母材厚度、焊接方法、坡口、位置、效率和服役要求共同确定，并通过WPS/PQR确认。

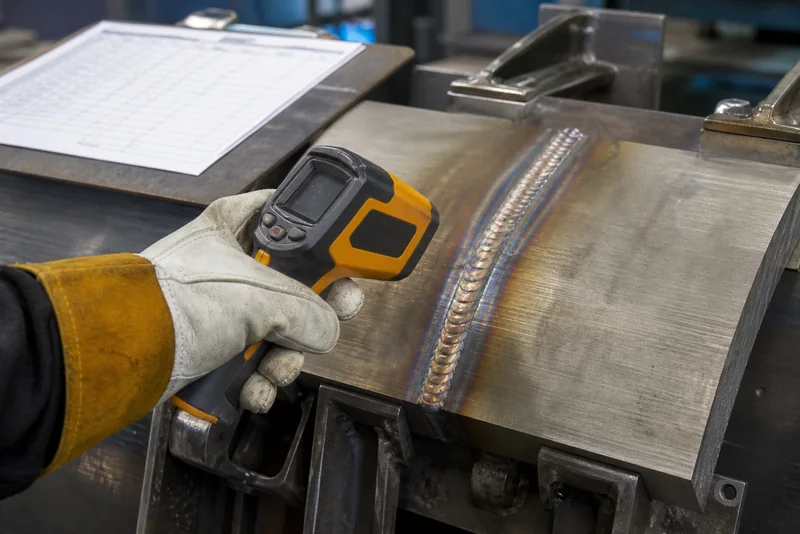

现场测层间温度时，要规定测量位置和时机。如果只在远离焊缝的位置测量，读数可能不能代表下一道焊接区域。厚壁件可通过合理分段、对称焊和等待自然冷却控制温度，不要用污染表面的水或不受控强制冷却追求进度。
2205在正常干燥条件下一般不预热。所谓“消除应力”的局部低温热处理也不是修复焊接组织的通用办法；不合适的温度停留反而可能损伤性能。确需焊后热处理时，应由设计和材料人员确定完整制度，并评估整个构件能否实现快速均匀冷却。
六、保护气和背面充氩真正控制什么？
TIG和MIG的正面保护要保持气路干燥、洁净、无泄漏。纯氩是常见选择；某些经过评定的工艺会使用含少量氮的混合气来补偿氮损失，但气体比例必须与焊接方法、设备和接头一起验证。含氢气体不应作为2205的默认选择，除非已有针对该接头的专门评定和风险控制。

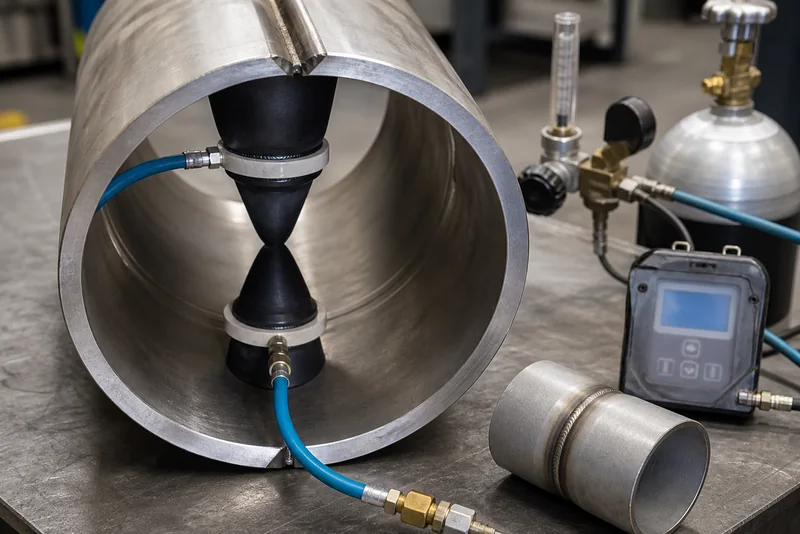

管道背面充氩不是“开气就算完成”。应封堵合适长度，设置进气与排气路径，先充分置换，再开始根焊；流量过大可能扰动熔池或吸入外部空气，流量过小又无法维持保护。残氧限值、测量位置和保护结束时间都应写进WPS或项目文件。
有的材料供应商把约20 ppm残氧作为获得最佳根部结果的建议，但这不是所有项目统一的验收线。现场应执行图纸、业主规范或已评定工艺规定的数值，并保存测量记录。根部出现厚重黑色氧化、砂糖状表面或明显凹陷时，不应只做外表抛光后放行。
七、2205焊接常见质量问题怎样追溯？
| 现象或风险 | 常见过程原因 | 控制重点 |
|---|---|---|
| 焊缝铁素体偏高 | 热输入过低、冷却过快、未加焊材或氮损失 | 使用合适焊材，按评定参数控制热循环和气体保护 |
| 有害相析出 | 热输入过大、反复返修或层间温度过高 | 限制累计热循环，返修按批准工艺执行 |
| 根部严重氧化 | 置换不足、漏气、流量不当或过早停止保护 | 密封分区、监测残氧并保持到根部安全冷却 |
| 未熔合或未焊透 | 坡口不合适、参数偏低、枪角不当或装配间隙失控 | 检查坡口与组对，控制熔池并按要求做体积检测 |
| 气孔和夹渣 | 焊材受潮、气路污染、清渣不彻底或保护不稳 | 保持焊材和气路干燥洁净，每层彻底清理 |
| 耐蚀性下降 | 热色未清除、碳钢工具污染、飞溅或表面划伤 | 焊后清洁、酸洗钝化并检查最终表面 |
外观检查只能发现一部分问题。焊缝表面平整，并不代表热影响区两相比例、根部氧化和内部熔合一定合格。反过来，轻微热色也不能只凭颜色照片判定耐蚀性，仍要结合清理状态、工艺记录和规定的检验。
返修会再次经历热循环，因此必须限定挖补范围、确认缺陷清除、使用批准的返修WPS并记录返修次数。多次在同一位置补焊，可能比原缺陷本身带来更大的组织风险。
当项目关注低温韧性时，还应把焊材批次、热输入和冲击取样位置纳入控制。母材的2205冲击韧性合格，不能自动代表焊缝和热影响区也满足相同要求。
八、焊后清理和检验怎样安排？
焊后应先清除焊渣、飞溅、引弧痕和可见缺陷，再处理热色与氧化皮。用于碳钢的钢丝刷、砂轮和工作台可能把游离铁带到不锈钢表面，因此加工区域和工具要分开管理。需要进行酸洗时，还要控制药剂、时间、温度、冲洗与废液安全，不能把表面洗亮当作唯一目标。
检验项目应与接头风险相匹配：
- 外观检查确认成形、咬边、弧坑、错边、根部状态和清洁程度。
- 渗透检测适合发现开放到表面的裂纹和线性缺陷，检测前后都要避免污染。
- 射线或超声检测用于内部缺陷，方法和比例按图纸、法规及项目规范确定。
- 铁素体测量可用于生产筛查，但仪器、校准、测点和验收范围必须明确。
- 高风险接头可增加金相、冲击或腐蚀试验，用来验证焊缝和热影响区。
双相钢焊后检测的重点不是堆叠项目，而是让每一种检测都对应一个真实风险。比如仅做射线检测不能证明两相比例合适，仅测铁素体也不能替代内部缺陷检查。
九、采购方怎样把焊接要求写进订单？
- 写明母材牌号、产品形式、供货标准、厚度范围和服役介质，不只写“2205不锈钢”。
- 明确焊接方法、适用的WPS/PQR编号、焊工资格和返修程序，禁止未经批准临时更换焊材或保护气。
- 焊材订单列出完整分类、规格、批号、质保书、烘干与储存要求，并保证领用记录能追溯到具体焊缝。
- 根部直接接触介质时，规定背面保护方式、残氧指标、监测位置和记录格式。
- 把热输入、层间温度、道间清理和热色处理写入过程检查表，不等完工后只看成品外观。
- 按设备风险确定VT、PT、RT或UT比例，以及是否增加铁素体、金相、冲击或腐蚀验证。
- 约定质量文件交付清单，包括母材与焊材证书、WPS/PQR、焊工记录、过程参数、NDT报告、返修记录和表面处理记录。
如果采购的是带焊接的2205法兰或管件，询价阶段就应提供接管材质、壁厚、介质和检测要求。供应商只有拿到这些信息，才能判断现有工艺是否覆盖，而不是在报价后再补一套无法执行的要求。
十、酒创给你的建议
- 第一次采购2205焊接件时，先看工厂是否真正做过双相钢PQR，再看焊缝外观。能焊不等于能稳定保持组织、韧性和耐蚀性。
- 同材质接头优先从2209级焊材体系制定方案，但完整分类必须与焊接方法、位置和项目性能要求一致，不要只在采购单上写“2209”。
- 不要把一个热输入或铁素体数字复制到所有接头。参数应当有来源、有适用范围，并能在生产现场真实测量和记录。
- 根部不可达且直接接触氯化物介质的管道，应把背面保护放在组对方案里解决。等根焊完成后再发现内壁严重氧化，返修成本会明显增加。
- 焊接、机加工和酸洗钝化要作为连续制造过程管理。前面控制得再好，最后使用碳钢工具污染表面，仍可能留下局部腐蚀隐患。
- 酒创建议在下单前把母材、焊材、WPS、根部保护、过程记录和最终检验整理成一页质量清单。供应商按同一清单报价，采购方更容易比较真实能力，也能减少交付时的争议。
十一、常见问题及答案
同材质接头通常不建议把316L焊丝当作2205的通用替代。316L焊缝的强度、成分和氯化物耐蚀能力与2205设计目标不同。只有在异种钢连接或特殊设计中，经过设计确认、稀释分析和焊接工艺评定后，才能按项目文件选用相应焊材。
ER2209通常用于TIG焊丝或MIG实芯焊丝，E2209通常指手工电弧焊用药皮焊条。两者都属于2209型焊材体系，但适用焊接方法、供货形态、操作特性和具体分类后缀不同，采购时不能只写“2209”而省略执行标准、规格和焊接方法。
正常清洁、干燥条件下，2205一般不需要预热。低温环境中的结露、坡口潮湿或焊条受潮要先处理，但不能把随意提高预热温度当作解决办法。项目应按已评定的WPS执行，并控制焊接过程中的层间温度。
当根部表面直接接触腐蚀介质且不能在焊后充分清理时，背面气体保护通常是保证根部耐蚀质量的重要措施。常用纯氩，具体气体、流量、置换时间和允许残氧应由WPS或项目文件规定，不能只凭管口有气流就判断保护合格。
2205通常不做常规低温消除应力热处理，因为不合适的温度停留可能促进有害相析出。若结构确实需要热处理，应由设计和材料人员确认完整制度；具备条件时采用的固溶处理也必须与产品尺寸、冷却能力和最终性能要求相匹配。
不能用一个脱离标准、测量方法和测量位置的固定数字判断所有焊缝。铁素体仪适合现场筛查，重要项目还可能要求金相、冲击或腐蚀试验。验收范围应在合同、图纸或焊接工艺文件中明确，并与采用的检测方法一致。
