你采购2205板材、管材或锻件时，质保书通常会写“固溶处理”。这个状态并不只是交货备注。它直接影响耐腐蚀、韧性和后续焊接。
金相组织能把热处理结果变成可观察的证据。固溶前后的差别，也能帮助你判断材料是否经历欠热、过热或冷却不足。
一、固溶处理前的2205组织有什么特点？
二、正确固溶后金相组织怎样变化？
加热到合适温区后，可溶析出物会重新进入基体。变形组织得到调整，相界也会变得更清晰。
奥氏体承担塑性和韧性，铁素体提供强度及抗应力腐蚀能力。两相均匀配合，才是2205发挥综合性能的基础。
固溶后并不是所有晶粒都会变成圆形，也不要求两相处处精确各占一半。采购验收应看规定范围、取样位置和整体均匀性。
三、固溶前后金相变化对比

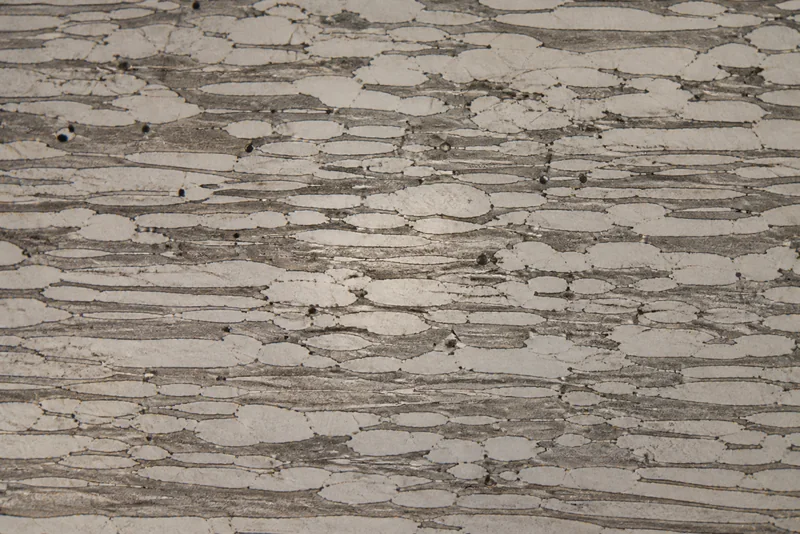

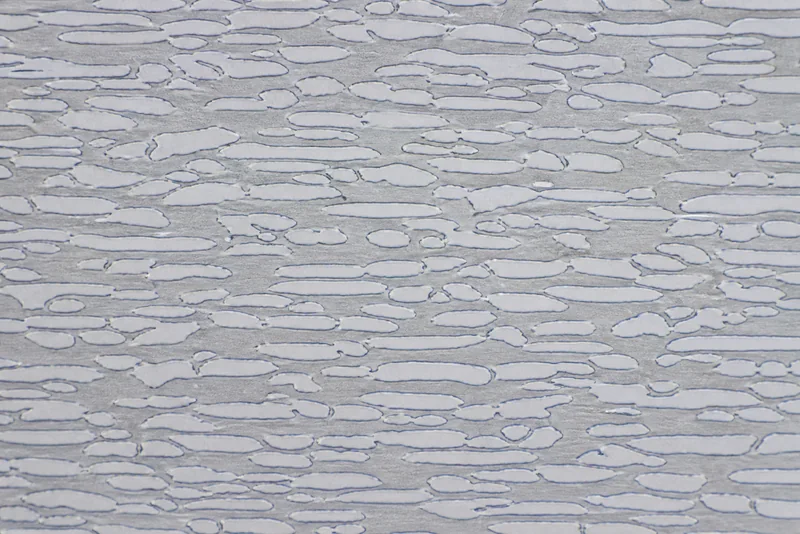

| 对比项目 | 固溶处理前 | 适当固溶并快冷后 |
|---|---|---|
| 相区形态 | 可能拉长、破碎或带状明显 | 分布更连续、相界更清晰 |
| 两相均匀性 | 截面与方向差异可能较大 | 铁素体与奥氏体更协调 |
| 析出物 | 可能存在氮化物或有害金属间相 | 合适温度下多数可溶相重新溶解 |
| 残余变形 | 加工痕迹与局部应变更明显 | 组织得到恢复并趋于稳定 |
| 性能风险 | 点蚀、脆化或加工开裂风险上升 | 耐蚀性、韧性和加工稳定性改善 |
这张表反映的是常见趋势，不是单批材料的合格证明。固溶不良造成的组织和耐蚀风险会因产品厚度、原始组织和冷却条件而变化。
对采购方来说，前后对比的价值是找到异常原因。它能区分材料问题、加工问题和检测取样问题。
四、温度、保温和冷却速度怎样改变组织？
固溶处理包含加热、保温和快速冷却。三个环节必须连续受控，不能只记录炉温。
2205常见固溶温区大致在1020℃至1100℃。具体参数仍要服从产品标准和工艺评定。截面越厚，均温和转移速度越难控制。
温度偏低或保温不足，析出物可能没有充分溶解。温度过高又会增加铁素体比例，并可能造成晶粒粗化。固溶温度对2205组织和性能的影响应与实际炉温记录一起判断。
出炉后冷却太慢，有害相可能再次析出。2205固溶工艺的质量控制因此需要覆盖装炉方式、保温时间、转移时间和冷却能力。
五、组织变化会怎样影响实际使用？
相界附近若存在富铬或贫铬区域，钝化膜会变得不均匀。高氯介质中的点蚀风险会随之增加。
铁素体过多通常不利于韧性。奥氏体分布不足，也会影响焊接热影响区的稳定性。两相失衡还可能让不同方向的加工表现不一致。
硬度异常可以提供线索，却不能单独证明组织合格。2205硬度与组织控制需要和金相、铁素体含量及腐蚀试验共同使用。
六、采购验收应该检查哪些内容？
| 验收项目 | 建议确认内容 | 解决的问题 |
|---|---|---|
| 质量文件 | 炉批、热处理状态、炉次与检测报告 | 确认材料与记录对应 |
| 金相取样 | 位置、方向、数量、放大倍数和腐蚀方法 | 避免取样差异造成误判 |
| 铁素体测定 | 方法、测点和项目允许范围 | 判断两相比例是否稳定 |
| 硬度与力学 | 硬度、拉伸及必要的冲击试验 | 验证组织变化是否影响性能 |
| 耐腐蚀试验 | 按介质和订单确定试验方法 | 识别有害相与局部耐蚀下降 |
关键项目不要只写“金相合格”。订单应明确检测方法、取样位置和接受条件。不同实验室才有可比的验收基础。
金相照片也应保留倍率和样品编号。图片、检测报告和实物炉批必须能够互相追溯。
七、不同产品形式为什么不能用同一套判断？
八、酒创给你的建议
- 询价时不要只写“固溶交货”。请同时提供产品形式、尺寸、标准和最终工况。供应商才能匹配合理的热处理与检测方案。
- 高氯、高温或压力设备项目，建议把金相和铁素体要求写入订单。必要时增加腐蚀试验。这样比到货后临时复验更容易控制成本。
- 厚板、厚壁管和大截面锻件应重点确认冷却能力。炉温合格不代表截面中心一定合格。热处理记录和抽样位置同样重要。
- 若后续还要切割、成形或焊接，应提前说明制造路线。酒创可把双相钢加工服务与材料交付状态一起规划，减少重复加热和材料混用。
- 酒创可以协助核对MTC、炉批和复验项目。正式接受范围仍应以订单及项目规范为准。关键材料不建议只凭单张金相照片放行。
九、常见问题及答案
多数热轧板、管材和锻件会以固溶状态交付。具体要求取决于产品标准、加工历史和订单约定。
不要求每个位置都精确等于50%。应按产品标准、项目要求和取样方法判断可接受范围。
不能只凭颜色判断。制样、腐蚀剂和观察方式都会影响对比度，必要时应结合专业分析。
不能。硬度只能反映部分性能，还要结合金相、铁素体含量和必要的腐蚀试验判断。
关键是按规定速度快速冷却，避免有害相析出。具体冷却方式要结合产品尺寸、设备能力和执行要求确定。
