你在选择2205双相钢时，通常会先关注强度、耐氯离子腐蚀能力和使用寿命，但这些性能并不是凭空产生的。铬（Cr）正是2205双相钢中最关键的合金元素之一，它既参与形成耐腐蚀钝化膜，也会影响铁素体与奥氏体之间的组织平衡。
不过，你不能简单地把铬理解为“含量越高，材料性能就越好”。如果铬与镍、钼、氮之间的比例不协调，或者固溶处理、焊接冷却控制不合理，材料可能出现铁素体比例偏高、铬氮化物或金属间相析出等问题，反而降低韧性和局部耐腐蚀性能。
一、铬在2205双相钢中主要起什么作用？
二、2205为什么被称为22Cr级双相钢？
2205双相钢的典型铬含量约为22%，因此也常被归入22Cr级双相不锈钢。实验研究中使用的典型2205材料名义成分约为22.5%铬，同时还含有镍、钼和氮等元素。
你在材质证明书中看到的铬含量可能会因具体牌号、执行标准和生产批次略有变化，但不能只拿一个铬数值判断材料质量。2205双相钢的性能依赖多种元素共同配合：
- 铬和钼更倾向于稳定铁素体，并提高局部耐腐蚀能力；
- 镍和氮有助于奥氏体形成；
- 氮还会进一步提高强度和点蚀抗力；
- 合理的热处理和冷却过程，使这些元素在两相之间形成相对稳定的分布。
所以，你真正需要的是符合标准的整体成分体系，而不是单纯追求更高的铬含量。
三、铬如何提高2205双相钢的耐腐蚀性能
形成稳定的表面钝化膜
2205双相钢接触空气、水或具有一定氧化性的介质后，表面会形成一层很薄的富铬钝化膜。这层膜可以隔离金属基体与外部介质，减缓持续腐蚀。
如果表面受到轻微划伤，只要环境条件合适，钝化膜通常能够重新形成。这也是不锈钢与普通碳钢在耐腐蚀行为上的重要区别。
对你来说，这意味着2205双相钢更适合用于：
- 化工设备
- 工业污水管道
- 海水处理系统
- 压力容器
- 潮湿及盐雾环境
- 需要长期连续运行的设备
但钝化膜并不是绝对不会破坏。氯离子、沉积物、缝隙、高温和表面污染都可能造成局部钝化膜失效。
提高耐点蚀能力
在海水、高盐废水和含氯化工介质中，氯离子可能穿透钝化膜，形成面积很小但向内部发展的腐蚀坑。
铬是提高不锈钢抗点蚀能力的重要元素之一，而2205中的钼和氮会进一步增强这种作用。研究表明，2205在氯化物介质中的腐蚀形态与氯离子浓度、两相成分差异及组织状态密切相关。
因此，如果你的项目涉及海水、脱硫废水、浓盐水或滨海环境，只看普通耐锈能力还不够，还要重点评估材料的局部腐蚀抗力。
改善缝隙区域的稳定性
法兰垫片、螺栓连接、焊缝边缘和沉积物覆盖区域容易形成缺氧缝隙。在这些位置，钝化膜修复速度变慢，局部介质中的氯离子浓度可能进一步升高。
2205双相钢中的铬、钼和氮能够提高材料抵抗缝隙腐蚀的能力，但你仍需要通过合理的结构设计、焊后清理和日常维护，减少长期积液与沉积物覆盖。
四、铬如何影响铁素体与奥氏体平衡？

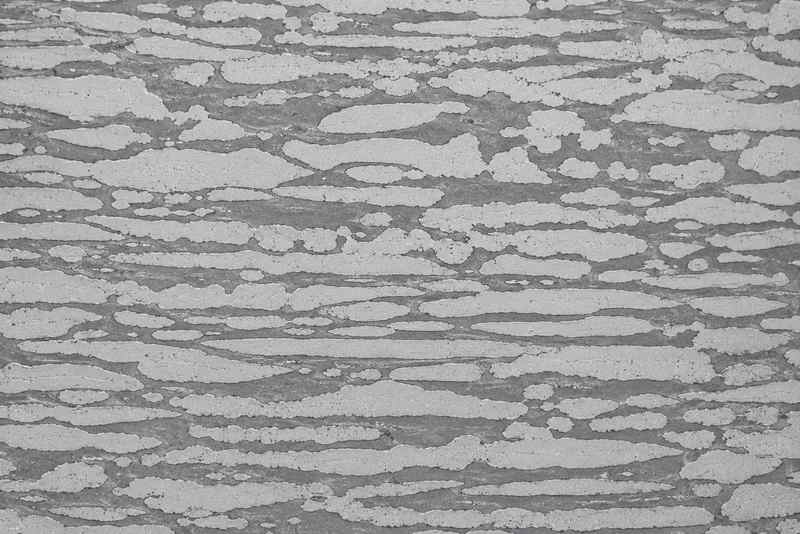

2205之所以被称为双相钢，是因为其组织同时包含铁素体和奥氏体。铬属于典型的铁素体稳定元素，会促进铁素体形成；镍和氮则更有利于奥氏体形成。
研究表明，双相不锈钢的最终组织不仅受化学成分影响，也取决于材料在高温区域停留的时间和冷却过程。铬、钼等元素促进铁素体，而镍、氮等元素促进奥氏体，两组元素需要相互配合。
你不需要机械地要求铁素体和奥氏体必须严格各占50%，因为不同标准、产品和焊接区域允许的范围并不完全相同。更重要的是，两相比例不能明显失衡。
合理的双相组织能够帮助你获得：
- 较高的屈服强度和抗拉强度
- 良好的冲击韧性
- 较强的耐点蚀性能
- 较好的抗氯化物应力腐蚀能力
- 更稳定的焊接和长期服役表现
如果铁素体比例过高，材料的韧性、焊接接头性能和局部耐腐蚀能力可能受到影响；如果奥氏体比例过高，则可能削弱双相钢原有的强度和抗应力腐蚀优势。
五、铬贫化为什么会增加点蚀风险？
当2205双相钢经历不合适的加热、缓慢冷却或焊接热循环时，局部区域可能析出富铬、富钼的二次相。
这些析出物会从周围基体中吸收铬和钼，使相邻区域形成相对贫铬、贫钼区。虽然整块材料的平均化学成分没有发生明显变化，但局部钝化能力已经下降。
相关试验发现，经过不当时效处理的2205双相钢，点蚀容易在σ相周围的铬、钼贫化区域开始，而经过正常固溶处理、未形成σ相的材料具有更稳定的腐蚀表现。
这对你的实际项目非常重要，因为材质证明书只能反映整体成分，却不能完全说明焊缝、热影响区或局部组织是否正常。
如果项目腐蚀风险较高，你还需要关注：
- 固溶处理状态
- 冷却方式
- 焊接热输入
- 层间温度
- 焊缝铁素体比例
- 是否存在有害析出相
- 焊后酸洗与钝化质量
六、采购时应该怎样判断铬含量是否合适？
你在采购2205双相钢时，不建议只问供应商“铬含量是多少”。更有效的做法，是同时核对以下项目：
| 验收项目 | 你应该检查什么 |
|---|---|
| 材料牌号 | 是否符合合同约定的2205对应牌号 |
| 执行标准 | 是否与板材、管材、棒材或锻件产品标准一致 |
| 铬含量 | 是否处于相应标准规定范围 |
| 钼、镍和氮 | 是否与铬形成合理的成分配合 |
| 炉号 | 实物标识是否与材质证明书一致 |
| 固溶状态 | 是否经过符合要求的热处理和冷却 |
| 力学性能 | 强度、延伸率是否满足加工及设计要求 |
| 焊接要求 | 是否明确焊材、热输入及焊后表面处理 |
| 特殊检测 | 是否需要PMI、铁素体检测或腐蚀试验 |
在2205双相钢采购和应用过程中，酒创可为你提供2205双相钢板、冷轧卷、热轧卷、中厚板、管材、圆棒、法兰及相关管件等产品，并可结合你的介质环境、加工方式、焊接要求和验收标准，协助核对铬、钼、镍、氮等化学成分以及固溶处理、力学性能和交货状态，帮助你的项目减少牌号选择、加工成形和耐腐蚀应用中的材料风险。
七、常见问题及答案
2205通常属于22Cr级双相钢，典型铬含量约为22%。你在正式采购时，应以对应执行标准和材质证明书中的实际数据为准。
不一定。耐腐蚀性能还与钼、氮、镍、双相比例、固溶处理和表面状态有关。单独提高铬含量不能保证整体性能同步提升。。
铬会通过稳定铁素体和影响双相组织，间接影响材料强度、韧性和焊接性能。你需要把铬含量与整体组织状态一起判断。
正常焊接不会让整块材料的平均铬含量明显降低，但不合理的热循环可能形成铬氮化物或σ相，使局部区域出现铬贫化，从而增加腐蚀风险。
2205含有较高的铬，并配合钼、氮和双相组织，在点蚀、缝隙腐蚀及氯化物应力腐蚀方面通常比304具有更大的性能余量。
