2205双相不锈钢固溶处理：工艺、缺陷与验收

采购2205双相不锈钢板、管、棒材、法兰、管件或锻件时，不能只核对牌号和化学成分。固溶处理决定有害析出相能否回溶、铁素体与奥氏体能否保持合理平衡，也影响冲击韧性、点蚀抗力和后续加工稳定性。

这篇文章把原来分散在“固溶原理、热处理温度、力学性能、固溶不良和缺陷处理”等页面中的有效信息合并到一起。你可以直接据此确认工艺记录、产品风险和验收项目。

一、2205固溶处理是什么，为什么决定材料性能？

2205固溶处理通常包括均匀加热、有效保温和快速冷却三个连续环节。加热与保温用于让加工或不当热历史形成的析出物重新溶入基体，使铬、钼、镍、氮等元素重新分配；快速冷却则用于缩短材料在有害相易析出的温区内停留的时间。

固溶处理的目标不是机械追求“奥氏体和铁素体各占50%”，也不是把炉温升得越高越好，而是获得符合产品标准、技术协议和实际工况要求的双相组织与性能。不同厚度、形状和装炉方式会改变工件的实际到温和冷却条件。

正确处理后，材料应在组织、尺寸、表面和性能之间达到平衡。若已出现严重裂纹、过烧、壁厚不足或无法接受的尺寸变形，不能只靠重新固溶恢复。

二、温度、保温与快速冷却怎样配合？

2205常见的工程固溶温度窗口约为1020—1100℃，但它不是所有产品通用的固定值。具体制度应由执行标准、牌号、厚度、成形方式、炉型、装炉量及工艺评定共同确定。

保温时间应从工件关键截面真正达到目标温度后计算，不能只看炉温仪表。厚板、大规格法兰和锻件还应关注心部到温。出炉后要尽快进入满足容量、温度和循环条件的冷却介质，避免堆放过密或内腔进水不足。

对于焊接结构，也不应直接照搬碳钢常用的中温去应力制度。2205在部分中温区间长时间停留，可能发生脆化或二次相析出；是否需要焊后整体固溶，应按产品形态、焊接工艺评定和项目文件确定。

三、固溶处理怎样影响组织、力学与耐蚀性能？

2205的综合性能来自铁素体与奥氏体的配合。铁素体有利于强度和抗氯化物应力腐蚀能力，奥氏体有利于塑性和韧性。固溶温度、保温和冷却改变两相比例及分布，也决定σ相、χ相、铬氮化物等有害析出物能否得到控制。

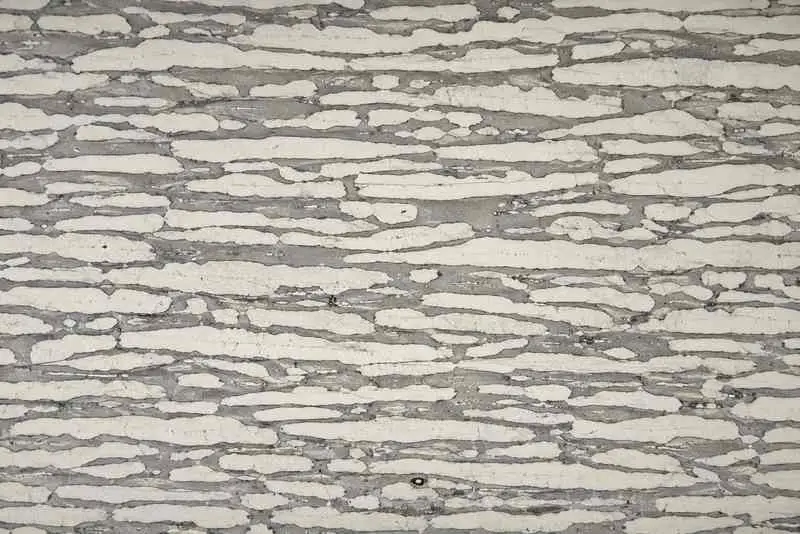

化学成分合格不等于成品组织一定合格。材料在热轧、锻造、热成形、焊接和返修后会经历新的热循环，关键产品应结合最终成形后的状态判断。可参考2205固溶前后金相组织变化和2205铁素体与奥氏体组织进一步核对。

四、固溶不良和常见热处理缺陷怎样判断？

固溶不良往往先发生在内部或局部，表面没有明显异常也不能排除风险。常见原因包括温度不足、保温不足、温度过高、出炉转运过慢、冷却能力不足、装炉过密、工装支撑不合理，以及热成形后未按要求进行最终热处理。

酸洗钝化只能改善表面，不能修复内部有害相、晶粒粗化或双相比例失衡。判断固溶质量应把外观、尺寸、热处理记录、铁素体或金相、力学性能及需要时的腐蚀试验结合起来。

五、不同产品形态的热处理风险有什么区别？

产品形态越复杂、截面越厚、热成形变形越大，越不能用同一套参数简单处理。

厚板、锻件和大规格法兰应重点关注最慢冷却位置；弯头和三通要确认最终成形后状态；长管和薄壁件则要兼顾高温支撑与水冷变形。组织抽检位置应覆盖最不利区域，不能只取容易合格的表层或直段。

六、采购与验收时应该确认哪些内容？

询价或技术协议应把“固溶处理”拆成可验证的项目，避免只写一句“已固溶”。建议至少确认以下内容：

• 材料牌号、执行标准、规格、数量和最终产品形态；
• 最终成形后是否需要整体固溶，以及适用的工艺文件；
• 固溶温度范围、有效保温、出炉转运和快速冷却方式；
• 炉号、热处理批次、实物标识和材质证明书能否相互追溯；
• 表面状态、尺寸公差、板形、椭圆度、角度或密封面要求；
• 铁素体、金相、拉伸、冲击、硬度、PMI、无损检测或腐蚀试验的取样位置与验收值；
• 返修条件、复验方式及允许的返修次数。

酒创可供应2205板材、卷板、管材、圆棒、法兰、弯头、三通及锻件，并配套切割下料、机加工、成形、焊接、表面处理、检测协调、包装与交付。询价时提供规格、成形方式、使用介质、设计温度、数量和验收文件要求，便于把材料状态、热处理和检验要求一次写清。

参考资料

• 国家标准全文公开系统：GB/T 20878—2024《不锈钢 牌号及化学成分》
• 《上海金属》：固溶处理对00Cr22Ni5Mo3N（SAF 2205）腐蚀行为的影响
• 中国腐蚀与防护网：2205双相不锈钢中σ相的析出规律

常见问题
