2205钢板切割后为什么会翘曲？原因、预防与矫正方法

2205钢板切割后翘曲，通常不是一个原因造成的。原板在轧制、固溶处理、冷却和矫平过程中可能保留残余应力；切割把原有应力平衡打破，长条、窄环或单侧取料的零件就可能弯曲。激光、等离子等热切割还会叠加局部加热和收缩，使变形更明显。

判断责任前，应先比较切割前平面度、排料位置、切割方式、零件宽厚比和完全冷却后的自由状态。仅凭“切完变弯”不能直接判定2205材质不合格。文中配图均为示意图，不代表真实订单或现场检测记录。

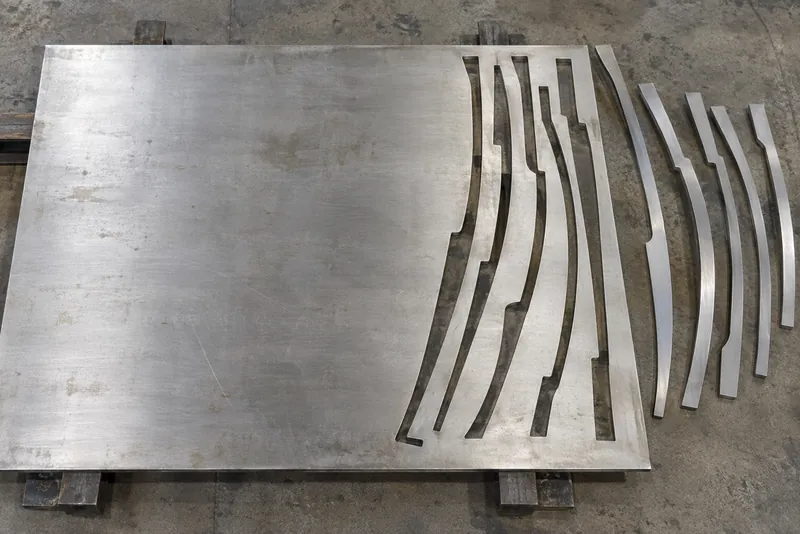

整张钢板未切割时，不同区域的拉应力和压应力可能暂时处于平衡。切下一条窄料、开出大孔或从一侧连续取件，相当于改变了截面和约束；应力重新分配后，零件会弯、扭或回弹。

这类变形在长宽比大、宽厚比大、轮廓不对称或靠近板边的零件上更容易被放大。水刀和锯切虽然热输入较小，也不能消除原始残余应力释放。

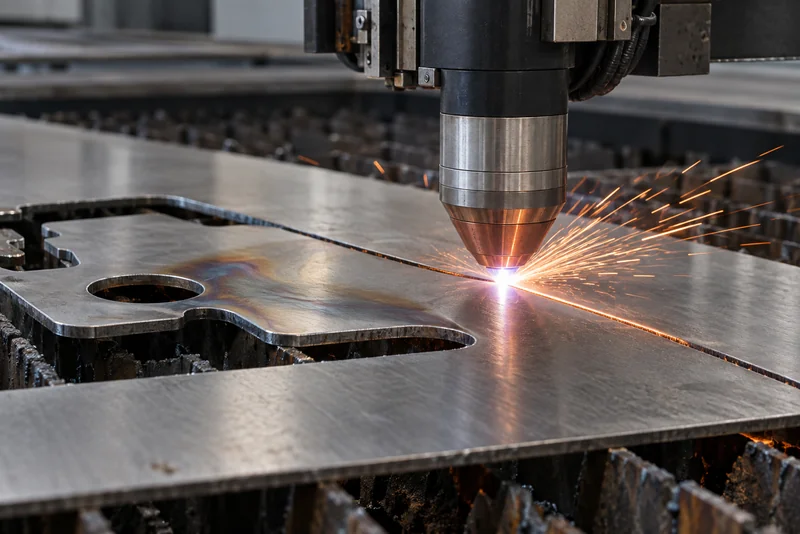

热切割时，切缝附近快速升温并膨胀，远处母材温度较低；随后局部冷却收缩，就可能形成新的应力和角变形。连续长距离切割、路径集中在同一侧、热量来不及扩散，都会增加温度不均。

对2205双相不锈钢，还要关注切边热影响区、氧化色和后续耐蚀要求。控制翘曲不能只追求“压平”，也要确认切边是否需要机械去除、打磨或按工艺进行后续处理。

• 细长条、窄环、大开孔边框和两侧截面不对称的零件。
• 厚度较薄但长度较大，或局部去除材料比例很高的零件。
• 从母板单侧连续排料、余料宽度悬殊或靠近板边的零件。
• 一次完成长轮廓热切割，且没有分区、跳切或冷却安排的零件。
• 夹具强行压平加工，松夹后才暴露回弹的零件。

因此，相同炉批、相同厚度的2205钢板，切成不同形状后也可能出现完全不同的翘曲量，不能只用一个零件代表整张板。

• 切割前在自由支撑状态下复核原板平面度，并保留板号、方向和测量记录。

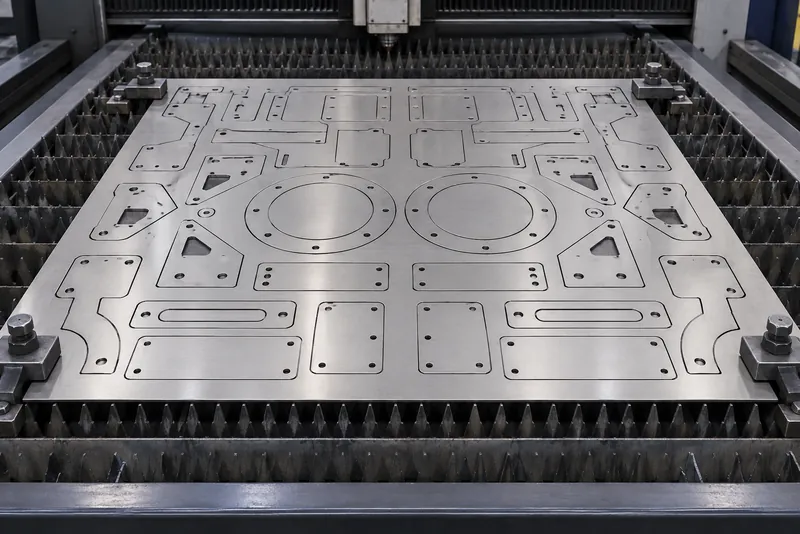

• 长条或对称零件尽量平衡排料，避免全部集中在母板一侧。
• 根据零件轮廓安排内孔、外轮廓、分区和释放顺序，必要时保留工艺连接点，待温度稳定后再分离。
• 热切割应使用经过确认的参数，避免在局部反复停留或连续堆积热量。
• 精度要求高的零件可预留加工余量，粗切后解除约束、静置复测，再进行对称精加工。

先让零件完全冷却，在无强制夹紧的状态下测量，再判断是整体弓形、扭曲还是局部角变形。轻微变形可根据零件用途采用机械矫平、压力矫正或后续对称加工；尺寸和功能要求高时，应先做工艺验证。

不建议未经评定就对2205进行局部火焰加热或所谓“去应力退火”。不合适的热循环可能影响双相组织和耐蚀性。若必须热矫正，应由工艺人员结合材料状态、温度控制和后续检验制定方案。

GB/T 4237-2015《不锈钢热轧钢板和钢带》用于核对产品交货要求，GB/T 709-2019涉及热轧钢板和钢带的尺寸、外形及允许偏差。但原板交货平面度合格，并不自动保证任何形状切割后都不变形；成品翘曲应按图纸、合同和双方确认的测量条件判定。

发生争议时，要把原板和加工两个阶段分开：原板是否在切割前复测，零件从母板哪个位置取出，采用何种路径和夹紧方式，测量时是否完全冷却并解除约束。没有这些记录，很难只凭成品照片判断责任。

询价时建议提供零件图、板厚、长度和宽度、孔槽特征、允许平面度、后续焊接或机加工要求，以及计划采用的切割方式。酒创在协助核对2205钢板和加工件时，也需要先了解这些条件，才能判断应优先调整原板选料、排料方式、切割顺序还是后续矫平。

关于后续车削、折弯和余量安排，可结合2205加工难点与实用技巧阅读；若还要核对钢板厚度和到货验收条件，可查看2205钢板厚度与负公差验收方法。具体图纸和加工要求可通过联系页面提交。
