MVR蒸发器选材:2205与2507双相钢应用、部位与验收

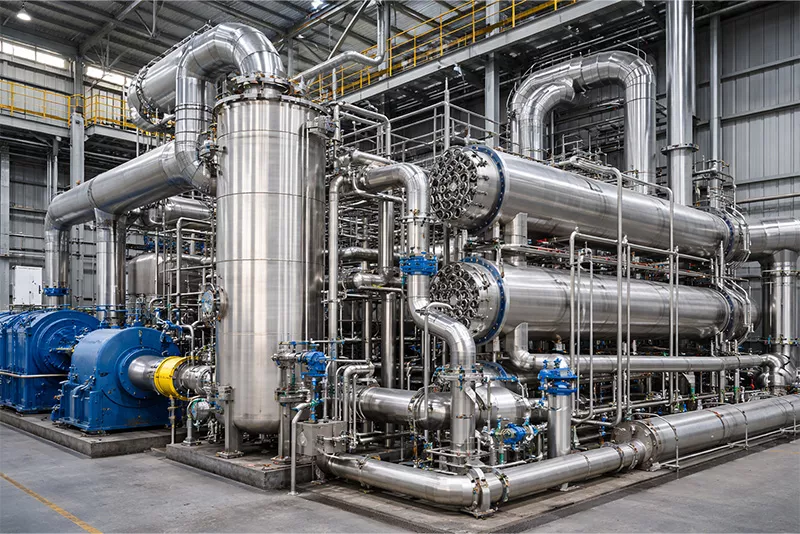

2205 双相钢在 MVR 蒸发器中的应用场景

MVR 蒸发器选材不能只看一个氯离子数值。母液成分、浓缩倍数、运行温度、pH、溶解氧、缝隙结构、结垢与清洗制度都会改变腐蚀风险。2205 双相不锈钢适合多数中等腐蚀工况;当氯化物进一步富集、温度较高、存在酸性介质或停机缝隙腐蚀风险时,2507 超级双相不锈钢通常更有安全余量。最终应按最不利浓缩段和各部件的真实工况分别确定材料,而不是整台设备只选一个牌号。

一、先确认蒸发器工况,不要只看氯离子

MVR 系统会循环压缩二次蒸汽,提高热能利用率,但这并不会降低材料面临的腐蚀负荷。随着水分蒸发,氯化物、硫酸盐、有机酸及其他可溶性盐可能在末效或局部滞留区持续富集;结垢层、管板缝隙、停机残液和清洗液还会形成与主体溶液不同的局部环境。

选材前至少要取得进料与最不利浓缩液的完整数据,包括正常和异常工况。若只有进料分析,没有末端浓缩倍数和最高壁温,2205 与 2507 的选择就缺少关键依据。可先参考双相钢在含氯介质中的选材方法,再结合设备结构逐项判断。

必须确认的条件为什么重要询价时建议提供
介质组成与浓缩倍数决定氯化物、酸和其他盐类的最终富集水平进料、设计浓缩液及可能的波动范围
运行温度与最高壁温温度升高会放大点蚀、缝隙腐蚀及应力腐蚀风险正常温度、最高温度、蒸汽侧与物料侧温度
pH 与氧化还原条件酸性、氧化性杂质和溶解氧会改变材料耐蚀表现正常值、清洗阶段和异常波动值
结垢、停机与清洗制度垢下和残液区可能形成局部浓缩及缝隙环境清洗介质、浓度、温度、频次与停机排空方式
压力、真空与载荷影响壁厚、管板、焊缝和成形件的结构设计设计压力、设计温度、真空、循环及振动条件

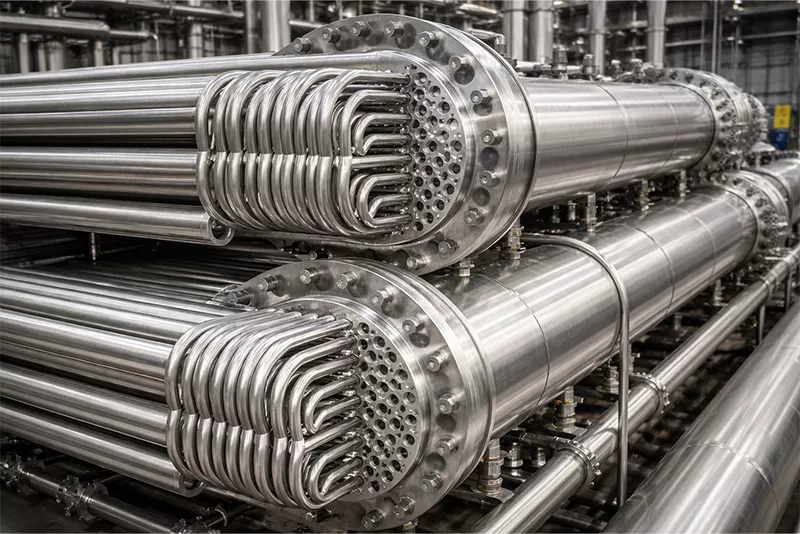

MVR蒸发器用2205与2507双相钢换热管

二、为什么 2205 和 2507 会进入候选

2205 和 2507 都属于铁素体—奥氏体双相不锈钢。与常见奥氏体不锈钢相比,它们具有较高的强度,并能在不少含氯工况中提供更好的点蚀、缝隙腐蚀和氯化物应力腐蚀抗力。对蒸发器而言,这些性能有利于换热管、管板、壳体和循环管路的综合选材。

2507 的铬、钼和氮合金化水平高于 2205,因此在高温、高氯、酸性或更苛刻的局部环境中通常具有更高的耐蚀余量。但 2507 的材料、焊材和制造控制成本也更高,焊接热输入、层间温度和热处理管理更严格。选材目标不是一味提高牌号,而是在寿命、制造难度、停机损失和采购成本之间取得平衡。

三、2205 与 2507 怎样选

没有一个固定的氯离子 ppm 数值可以替代工程判断。同样的氯化物浓度,在不同温度、pH、杂质、流速和缝隙条件下,材料结果可能完全不同。下表适合作为初筛逻辑,不应直接代替腐蚀试验、设计规范或项目技术协议。

判断维度2205 更常见的选择条件优先评估 2507 的条件
介质与浓缩程度成分较稳定,浓缩后腐蚀负荷处于中等水平高浓缩、高盐、酸性或成分波动明显
温度运行温度较温和,最高壁温有明确控制末效或局部壁温较高,温度波动大
设备结构排空良好,死区和缝隙较少,便于清洗管板缝隙、垢下、滞留区或停机残液难避免
维护后果检修条件较好,停机影响可控泄漏或停机损失高,希望增加耐蚀余量
制造与成本希望在满足寿命要求的前提下控制综合成本可接受更严格的焊接制造和材料成本

如果两种材料都处于可选边界,建议用最不利的实际介质和温度进行腐蚀评估,并把焊接接头、管板缝隙和清洗工况纳入测试条件。更详细的牌号差异可查看2205 与 2507 双相不锈钢对比。

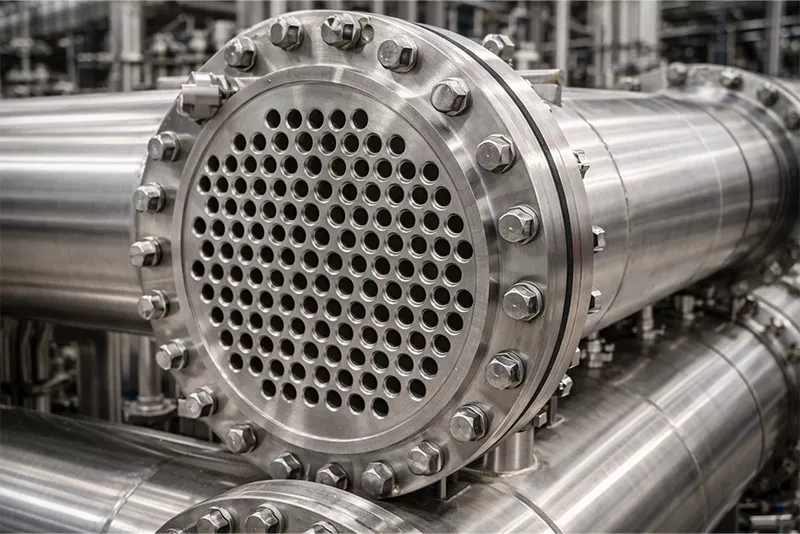

双相钢蒸发器管板与管壳结构

四、不同部件不必统一使用同一牌号

蒸发器各部位接触的介质、温度、应力和缝隙条件并不相同。工程上可以按风险分区选材,但要同时处理异种材料连接、电偶腐蚀、焊材匹配和备件统一问题。常见部件的关注点如下。

部件主要风险选材与制造关注点
换热管高温物料、垢下浓缩、冲刷、点蚀及缝隙腐蚀按最不利物料侧条件选材,控制管材质量、表面状态和胀接/焊接区域
管板管孔缝隙、残余应力、管端泄漏和维修困难重视整体或复合结构、管孔精度、管端连接方式和焊后清理
壳体与封头气液界面、冷凝液、焊缝热影响区和成形应变结合接触侧介质分别选材,核对板材、成形和焊接要求
循环管路与泵阀高流速、颗粒冲蚀、死区和法兰缝隙保持流道连续,减少滞留区,统一法兰和焊接端材料体系
支撑件与内部件局部缝隙、振动磨损和异种金属接触避免形成难清洗缝隙,考虑绝缘、固定和检修可达性

管板往往是材料、结构和制造共同决定可靠性的部位。可继续查看双相钢压力容器管板的选材与制造要点以及换热管与管板连接方式。

五、强度高不等于可以直接减薄壁厚

双相不锈钢的屈服强度较高,确实可能为结构设计提供更大的计算空间,但蒸发器壁厚不能只按材料强度同比缩减。设计还要同时满足适用规范、真空稳定性、外压失稳、腐蚀裕量、焊接接头系数、成形减薄、制造公差、运输载荷和后续检修要求。

对于换热管,还要评估管板支撑间距、流致振动、清洗方式和允许的最小壁厚。材料强度数据应作为设计输入之一,而不是直接给出减薄结论。相关边界可参考2205 双相钢强度及工程应用说明。

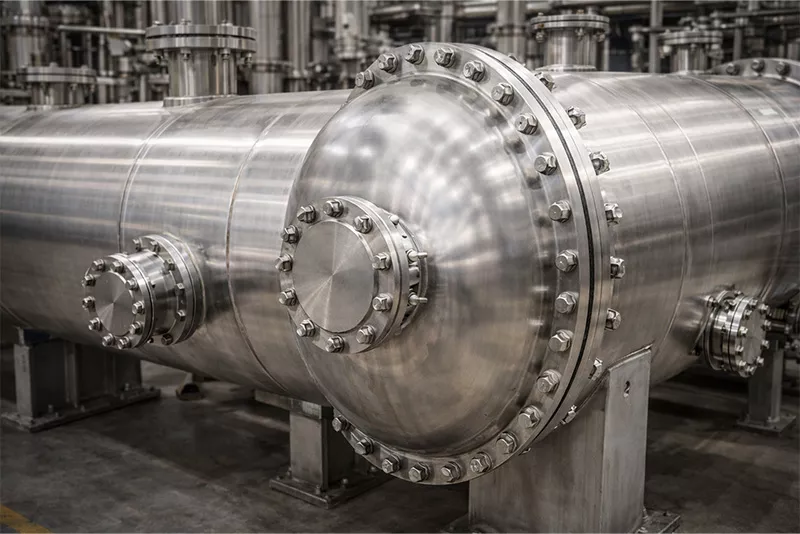

用于MVR蒸发器壳体的2205与2507双相钢板材

六、焊接、成形和表面恢复决定最终表现

双相钢的耐蚀和力学性能依赖合理的铁素体—奥氏体相平衡。焊接热输入过低可能导致奥氏体形成不足,过高或层间温度失控又可能增加有害相析出风险。因此,2205 和 2507 应分别制定合格的焊接工艺,选用匹配焊材,并控制坡口清洁、保护气体、热输入、层间温度和焊接顺序。

制造完成后,应去除焊渣、热色、铁污染和影响钝化膜恢复的表面缺陷。酸洗钝化或其他表面处理方案要与设备结构和项目要求匹配,难以清洗的内角、管端和密封面应在制造阶段重点检查。焊接专题可查看2205 与 2507 双相钢焊接控制要点。

七、询价前准备这些参数

完整的询价资料能够减少反复确认,也有助于材料、规格和制造路线一次选对。建议至少提供以下信息:

  • 设备类型、流程图、部件名称及接触介质侧;
  • 进料与最不利浓缩液的成分、pH、浓缩倍数及杂质范围;
  • 设计温度、运行温度、最高壁温、设计压力和真空条件;
  • 板、管、棒、锻件或成品部件的牌号、标准、规格、数量;
  • 焊接、胀接、成形、机加工、表面处理和无损检测要求;
  • 清洗介质、清洗温度、清洗频次及停机排空方式;
  • 材质证明、检验项目、第三方见证、包装和交付要求。

如果牌号尚未确定,也可以先提供工况和图纸,由材料与制造条件共同反推。更完整的清单可参考双相钢采购询价参数。

八、到货和制造验收重点

验收应围绕“牌号正确、规格符合、制造受控、表面合格、文件可追溯”展开。原材料可核对炉批号、材质证明、尺寸公差、表面质量和标识;项目需要时,再约定化学成分复验、力学性能、金相或铁素体检测、耐腐蚀试验及无损检测。焊接件还应检查工艺评定、焊工资格、焊材批次、焊缝外观和项目规定的检测结果。

标准版本、材料牌号对应关系、取样位置、合格判据和第三方见证点,应在采购技术条件中写清楚,避免到货后才争议。对于换热管、管板和壳体采用不同材料的设备,还应建立部件级材料追溯表。

九、供应范围与选材结论

我们可供应 MVR 蒸发器所需的 2205、2507 双相不锈钢板、管、棒、锻件及配套部件,并提供切割下料、机加工、成形、焊接、表面处理、检测协调、包装与交付配套。具体牌号不应只按设备名称决定:中等腐蚀负荷、温度受控且结构排空良好的工况可优先评估 2205;高浓缩、高温、酸性、易结垢或存在明显缝隙风险的部位应优先评估 2507,并用最不利工况验证。

常见问题

MVR 蒸发器一定要用 2507 吗?

不一定。成分稳定、浓缩后腐蚀负荷中等、温度受控且排空良好的工况,可以优先评估 2205。2507 更适合需要更高点蚀和缝隙腐蚀余量的高浓缩、高温、酸性或难以避免局部滞留的部位。

能不能只按氯离子浓度选择 2205 或 2507?

不能。氯化物必须与温度、pH、溶解氧、其他盐类、缝隙、结垢、流速和清洗制度一起判断。单一固定 ppm 阈值容易掩盖真实风险。

换热管、管板和壳体必须使用同一牌号吗?

不必须。可以根据各部位接触的介质、温度、应力和维修后果分区选材,但要同步处理异种材料连接、电偶腐蚀、焊材匹配、热膨胀差异和备件管理。

双相钢强度高,蒸发器壁厚能直接减薄吗?

不能直接同比减薄。壁厚还受设计规范、外压稳定、腐蚀裕量、焊接接头系数、成形减薄、制造公差、振动和检修要求控制,应由设计计算确定。

询价时最容易遗漏什么信息?

最常遗漏的是末端浓缩液成分、最高壁温、清洗介质、停机残液和部件接触侧。只有进料分析而没有最不利工况,通常不足以完成可靠选材。

参考资料

  1. 国家标准全文公开系统:GB/T 20878—2024《不锈钢 牌号及化学成分》
  2. 国家标准全文公开系统:GB/T 4237—2015《不锈钢热轧钢板和钢带》
  3. 国家标准全文公开系统:GB/T 21833.1—2020《奥氏体-铁素体型双相不锈钢无缝钢管 第1部分:热交换器用管》
