2205表面出现锈点，是铁污染还是材料本身腐蚀？

2205表面出现锈点，不能只凭颜色就判断材料本身腐蚀，也不能因为擦掉了就直接认定没有问题。采购验收要把“外来铁污染”和“2205局部腐蚀”分开核对：先保留原状，再做温和清洁、形貌检查和必要的游离铁或腐蚀复验。

标准中的“负责任判断”依赖检测对象、表面状态、试验方法和合同判据。GB/T 20878《不锈钢和耐热钢 牌号及化学成分》官方信息可用于核对牌号和材料边界，但它不能替代锈点来源的现场鉴别。

不锈钢表面的红褐色斑点，可能是碳钢吊具、砂轮粉尘、切割铁屑、运输摩擦或混放造成的游离铁污染。铁屑先在表面生锈，并不等于2205基体已经被穿透腐蚀。

另一种情况是局部腐蚀：氯化物、潮湿沉积物、焊趾、切边和窄缝让钝化膜局部失稳，清洁后仍能看到稳定坑口或深度。这两类问题外观相似，判定顺序却不同。

上表只能作为筛查思路，不能代替合同检验。ASTM A380/A380M将不锈钢清洁、除铁和表面处理作为独立问题讨论；ASTM A967/A967M也把游离铁检查作为钝化后验证的一类方法。实际采用哪种试验、取样多少和如何判定，应按采购文件或项目规范写明，不能在看到结果后再挑有利的方法。

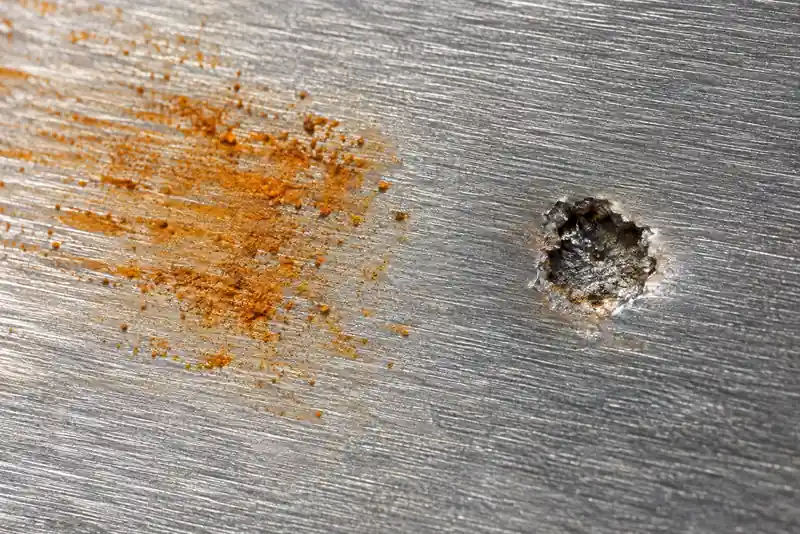

如果锈色擦除后金属表面连续、没有稳定凹坑，外来污染的可能性会上升；如果锈点中心留下坑口、边缘有侵蚀台阶，或同一位置在清洁后继续出现腐蚀产物，就要按局部腐蚀风险处理。这里的“可能性”不是最终结论，仍需结合材料状态、介质和约定检测。

不要用平均面积或“多数位置没锈”掩盖一个深坑。对承压件、密封面、焊缝和切边，局部位置往往比总面积更影响是否能继续加工或装配。

若锈点出现在焊接区域，可同时参考站内的2205母材合格但焊缝仍腐蚀的原因；若位于搭接、法兰或沉积物下，则应结合2205缝隙腐蚀成因判断，而不是只做表面擦拭。

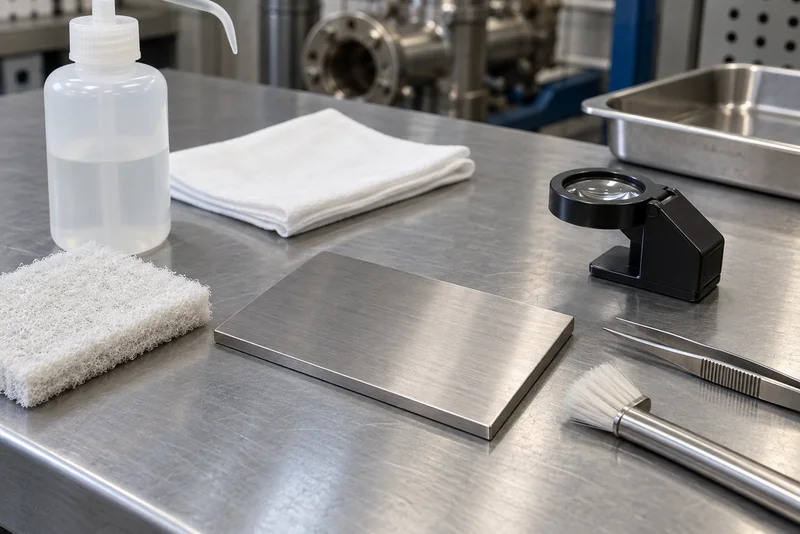

• 不要用普通碳钢钢丝刷、砂轮或未经确认的酸液直接处理整批材料，否则可能带入更多铁屑，也会破坏原始证据。
• 先在小区域做清洁试验并留样，再决定是否扩大处理范围。
• 专项检查报告必须写明样品位置、表面状态、方法、版本、结果单位和判定依据。

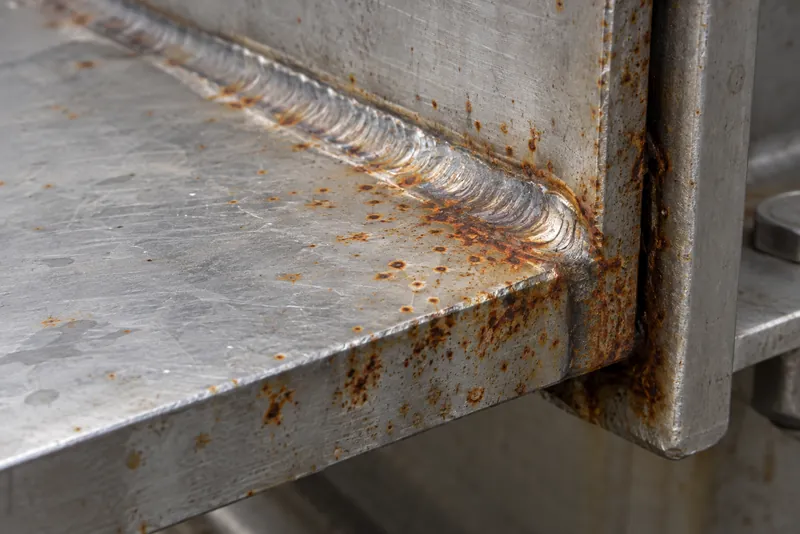

锈点沿焊趾、切割边或狭窄缝隙排列时，既可能是施工铁污染，也可能是局部环境滞留造成的腐蚀。应把位置、焊态、热影响区、切边处理和是否有水分或氯盐沉积分别写入记录。平面板面清洁后没有坑，不能自动覆盖焊缝和切边的结论。

如果材料用于海水、含氯循环水或潮湿沉积环境，建议把介质、温度、流速、结构缝隙和表面处理一并提供，再决定是否需要点蚀、缝隙腐蚀或其他专项评价。2205点蚀风险与PREN判断可用于补充工况讨论。

记录表的价值在于把“看起来像锈”变成可复核的证据链：原状照片不能省，清洁前后位置要对应，复测不能只记“合格/不合格”。没有合同明确的统一锈点面积或坑深阈值时，不要自行编一个数值代替判定。

询价或到货复核时，请一并提供执行标准和版本、板材或管件形态、炉批号、表面状态、锈点照片、出现位置、是否经过清洁、实测坑深或轮廓、用途和加工要求。这样才能判断应做游离铁检查、外观复验，还是需要进一步做局部腐蚀评价。

如果你正在核对一批2205材料，可以把这些信息发到联系页面；我们先按材料形态和验收依据梳理问题，不把一张照片直接当成最终结论。
