如果你正在采购2205双相不锈钢板、管材、圆钢或锻件，仅看到质保书写着“2205”还不够。它的强度、耐氯离子腐蚀能力和焊接可靠性，都建立在化学成分合理匹配的基础上；元素的小幅偏差也可能让组织和性能偏离预期。
成分不合格并不只是报告数字超差，还可能表现为点蚀提前、双相比例失衡、韧性下降或加工开裂。因此，验收时要把成分、组织、力学性能与耐蚀要求结合判断。
一、2205化学成分为什么必须保持整体平衡？
2205依靠铁素体和奥氏体共同工作。铬、钼提高局部耐蚀性，镍与氮参与两相平衡，碳、硫、磷则需严格限制。各元素的基础作用可查看2205双相不锈钢化学成分全指南。
以下为常见UNS S32205参考值；不同产品标准和合同可能有差异，应以订单指定要求为准。
| 元素 | 常见参考范围 | 主要质量作用 |
|---|---|---|
| C | ≤0.030% | 降低碳化物和晶间腐蚀风险 |
| Cr | 22.0%～23.0% | 形成稳定钝化膜 |
| Ni | 4.5%～6.5% | 促进奥氏体形成和组织平衡 |
| Mo | 3.0%～3.5% | 提高耐点蚀、缝隙腐蚀能力 |
| N | 0.14%～0.20% | 提高强度、耐点蚀性并促进奥氏体形成 |
| P、S | 按执行标准控制上限 | 减少脆化、夹杂和加工开裂风险 |
二、铬、钼或氮不足会导致哪些耐腐蚀问题？
铬、钼和氮是影响2205局部耐蚀性的关键元素。工程中常用PREN＝Cr＋3.3×Mo＋16×N进行相对比较。它不能替代腐蚀试验，但能说明钼或氮不足会降低耐点蚀水平。
在海水、高盐污水和含氯冷却水中，成分不足会使点蚀更早萌生，缝隙、焊缝附近及沉积物下方可能出现针孔、局部穿透甚至泄漏。氮的具体影响可阅读2205双相钢中氮元素的作用。

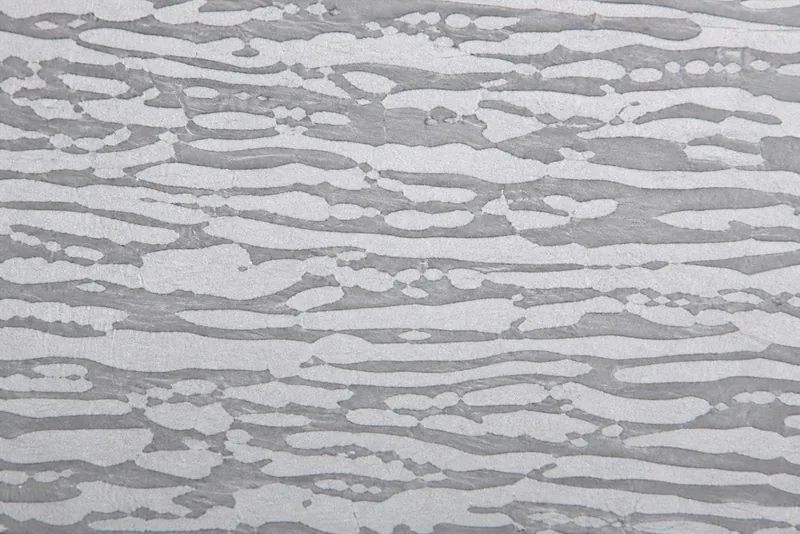

三、镍和氮偏差为什么会造成双相组织失衡？
四、碳、硫、磷超标会带来哪些加工和焊接缺陷？
碳过高可能形成碳化物，使局部缺铬，增加晶间腐蚀和焊接敏化风险。详细机理可参考2205为何要求C≤0.03%。
硫、磷超标会增加夹杂、热脆和晶界弱化倾向，使轧制、锻造或焊接更易开裂。可结合2205中硫、磷的危害与控制核对冶炼质量。
| 成分偏差 | 可能出现的质量问题 | 建议复验项目 |
|---|---|---|
| Cr、Mo、N偏低 | 点蚀、缝隙腐蚀提前发生 | 光谱分析、腐蚀试验 |
| Ni、N不匹配 | 双相比例失衡 | 金相、铁素体测定 |
| C超标 | 晶间腐蚀、焊接敏化 | 成分、晶间腐蚀试验 |
| S、P超标 | 夹杂、热加工或焊接开裂 | 成分、金相、冲击试验 |
| 整体成分混料 | 强度、耐蚀和焊接性能异常 | PMI、炉批追溯、全项复验 |
五、为什么成分合格也不代表成品一定合格？
化学成分只是质量控制的起点。固溶温度不足、冷却过慢或焊接热输入不当，仍可能析出有害相或改变双相比例。
MTC合格只能证明送检炉批的分析值满足范围。压力设备、海工、高氯或低温项目还应确认拉伸、冲击、金相、腐蚀及UT等项目。管件可参考2205管件质量验收要点。
六、采购2205时怎样识别和处理成分异常？
到货后先核对标识、炉批、规格与MTC，再检查执行标准、牌号和全部元素。不能只核对Cr、Ni、Mo，也不能把手持光谱筛查当作全项结论。
- 合同中明确UNS牌号、产品标准和成分范围；
- 采用PMI防混料，必要时送实验室做全项分析；
- 发现临界或超差值时暂停加工，保留炉批及取样记录；
- 结合金相、力学与腐蚀试验判断影响；
- 要求提供可追溯的MTC和复验结论。
材料身份可参考2205识别与真假判断方法。确认后还要保持试样、余料和成品标识对应，避免再次混料。
七、酒创给你的采购建议
八、常见问题及答案
不能仅凭偏差大小决定。应确认标准、产品形式、偏差方向和工况，并结合组织、力学或腐蚀试验评估。
钼偏低会降低耐点蚀和缝隙腐蚀能力，在海水、高盐污水及含氯介质中风险更明显。
手持设备适合PMI和主要合金元素筛查，但碳、氮等关键元素应采用合适的实验室方法确认。
质保书反映炉批检测结果，PMI用于确认实物与文件一致，并发现仓储、切割或加工中的混料。
应按合同或产品标准确定取样数量、位置和方法，记录炉批与试样对应关系；争议结果由双方认可的机构复验。
